| نام تجاری: | Trixon |

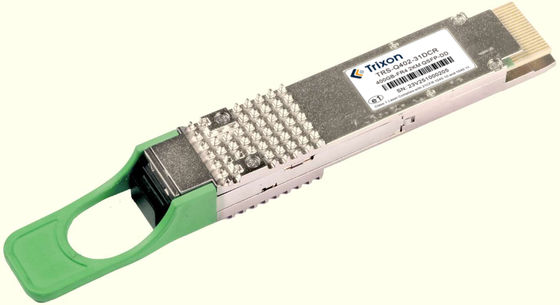

| شماره مدل: | TRS-Q402-31DCR |
| مقدار تولیدی: | قابل مذاکره |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T/T، L/C |
ویژگی ها:
• مطابق با 400GBASE-FR4 ((IEEE802.3cu)
• مطابق با استاندارد IEEE 802.3bs: رابط الکتریکی 400GAUI-8
• مطابق با QSFP-DD MSA HW Rev 5.1؛بدن نوع 2 با کانکتور LC دوگانه
• مطابق با QSFP-DD CMIS Rev 4.0
• حداکثر مصرف برق 10 وات
• دمای کار در مورد 0°C تا 70°C
• دو سیم سریال رابط با نظارت دیجیتال تشخیصی
• مطابق با دستورالعمل اتحادیه اروپا 2011/65/EU ((RoHS مطابق)
• لیزر کلاس 1
عملکرد نوری
| پارامتر | نماد | دقیقه | -آره. | مکس | واحد |
| فرستنده | |||||
| طول موج مرکزی | λC0 | 1271 | nm | ||
| λC1 | 1291 | ||||
| λC2 | 1311 | ||||
| λC3 | 1331 | ||||
| نرخ سیگنال فرستنده | 53.125 | Gbd PAM4 | |||
| SMSR | 30 | دی بی | |||
| کل قدرت پرتاب متوسط | Pmax | 10.2 | دی بی ام | ||
| متوسط قدرت پرتاب در هر خط | پوت | 3 پوند2 | 4.4 | دی بی ام | |
| OMA خارجی، هر خط | OMAouter | 3.7 | دی بی ام | ||
|
دامنه تعدیل نوری بیرونی (OMAouter) هر خط: برای TDECQ <1.4dB برای 1.4≤TDECQ≤3.4dB |
توما |
-0.2 -1.6+TDECQ |
|||
| تفاوت قدرت پرتاب بین هر دو خط (OMAouter) | DP | 3.9 | دی بی | ||
| بسته شدن چشم فرستنده و پراکندگی برای PAM4 | TDECQ | 3.4 | دی بی | ||
| بسته شدن چشم فرستنده برای PAM4 ((TECQ) | TECQ | 3.4 | دی بی | ||
| بالا/زير شوت | 22 | % | |||
| حرکت قدرت فرستنده | 1.8 | دی بی ام | |||
| تحمل از دست دادن بازگشت نوری | TOL | 17.1 | دی بی | ||
| میانگین POUT (لایزر خاموش) | . پاف | - | -16 تا | دی بی ام | |
| نسبت انقراض | اورژانس | 3.5 | - | - | دی بی |
| زمان انتقال فرستنده | 17 | ps | |||
| RIN17.1OMA | RIN | -136 | dB/Hz | ||
| بازتاب فرستنده | Tr | -26 | دی بی | ||
| پارامتر | نماد | دقیقه | -آره. | مکس | واحد |
| گیرنده | |||||
| طول موج مرکزی | λC0 | 1271 | nm | ||
| λC1 | 1291 | ||||
| λC2 | 1311 | ||||
| λC3 | 1331 | ||||
| فرمت نوسان | PAM4 | ||||
| آستانه آسیب، برای هر خط | Pd | 5.4 | دی بی ام | ||
| متوسط قدرت دریافت، هر خط | بابا | - هفت.2 | - | 4.4 | دی بی ام |
| قدرت دریافت (OMAouter) ، هر خط | RXoma | - | - | 3.7 | دی بی ام |
| تفاوت در قدرت دریافت بین هر دو خط (OMAouter) | DR | - | 4.1 | دی بی | |
| بازتاب گیرنده | -26 | دی بی ام | |||
|
حساسیت گیرنده (OMAouter) ، هر خط برای TECQ <1.4dB برای 1.4≤TECQ≤3.4dB |
SOMA |
-چهار.6 -6+TECQ |
دی بی ام | ||
| بسته شدن چشم تحت فشار برای PAM4 (SECQ) | 3.4 | دی بی | |||
| OMAouter از هر خط حمله کننده | 1.4 | دی بی ام | |||
|
|
