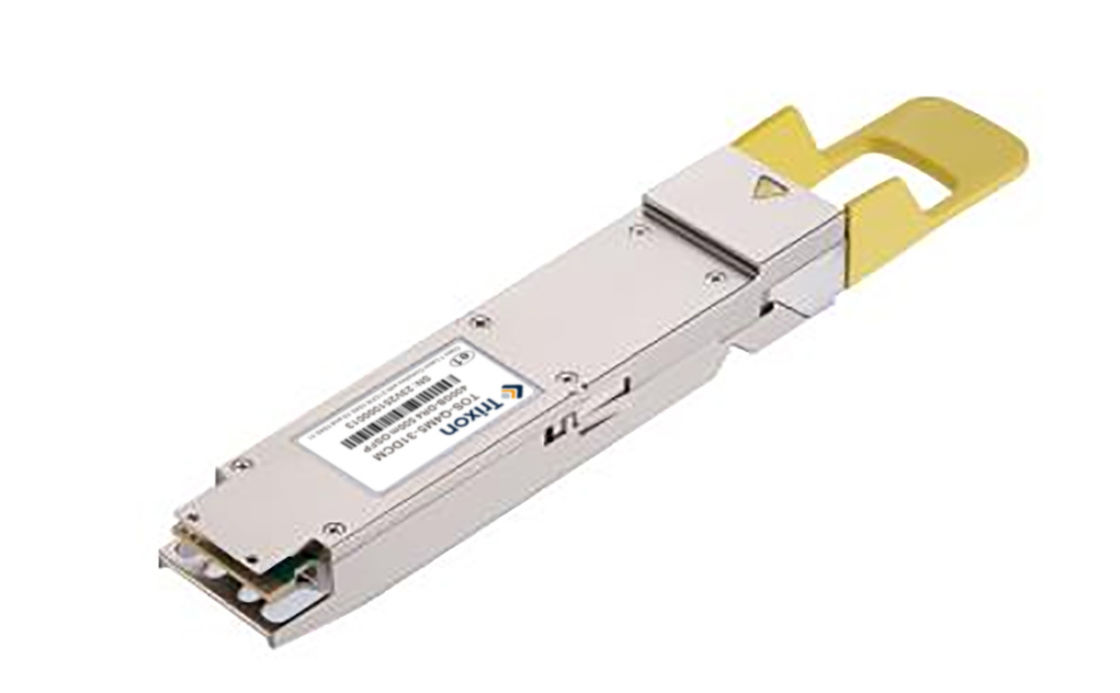

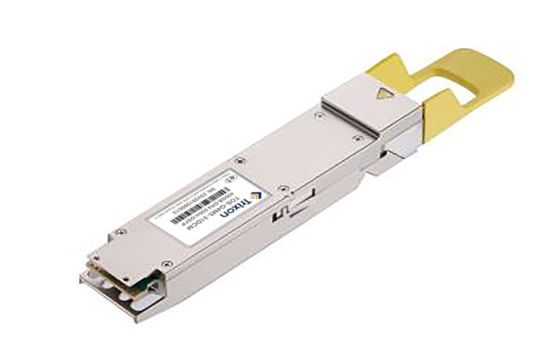

| نام تجاری: | Trixon |
| شماره مدل: | TOS-Q4M5-31DCM |
| مقدار تولیدی: | قابل مذاکره |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T/T، L/C |
ویژگی ها:
•فرم فاکتو OSFP قابل وصل کردن گرم
• فرستنده EML و گیرنده PIN PD
•پشتیبانی از نرخ بیت 425Gb / s
•پشتیبانی از هر دو Ethernet و InfiniBand NDR
•مطابق با IEEE 802.3-2022: - رابط نوری 400GBASE-DR4
•مطابقت با IEEE 802.3ck-2022: - رابط الکتریکی 400GAUI-4/200GAUI-2/100GAUI-1 C2M
•مطابق با مشخصات انجمن تجاری InfiniBand (IBTA) 1.6 - رابط الکتریکی و نوری NDR InfiniBand
•مطابق با مشخصات OSFP MSA Rev 5.0 RHS خانه ((با بدن طولانی تر:107.8mm) با MPO12/APC
مخزن
•مطابق با CMIS Rev 50
•دمای عملیاتی مورد استفاده: 0°C تا 70°C
•دو سیم سریال رابط با نظارت دیجیتال تشخیصی
•مطابقت با دستورالعمل اتحادیه اروپا 2011/65/EU (RoHS مطابق)
•لیزر کلاس 1
مشخصات عملکردی
فرستنده Oمشخصات فنی
| پارامتر | نماد | دقیقه | نمادین | مکس | واحد | یادداشت ها |
| طول موج | λC | 1304.5 | 1311 | 1317.5 | nm | |
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دی بی | |
| متوسط قدرت پرتاب، در هر خط | AOPL | -دو تا9 | - | 4.0 | دی بی ام | 1 |
| دامنه تعدیل نوری بیرونی (OMAouter) ، هر خط | TOMA | -0.8 | - | 4.2 | دی بی ام | |
| قدرت پرتاب در OMAouter به جز TDECQ، هر خط | TOMA-TDECQ | -دو تا2 | - | - | دی بی ام | |
| بسته شدن چشم فرستنده و پراکندگی برای PAM4 (TDECQ) ، هر خط | TDECQ | - | - | 3.4 | دی بی | |
| TDECQ 10log10 ((Ceq) ، هر خط | - | - | - | 3.4 | دی بی | |
| متوسط قدرت پرتاب فرستنده غیرفعال، در هر خط | TOFF | - | - | -15 | دی بی ام | |
| نسبت انقراض | اورژانس | 3.5 | - | - | دی بی | |
| زمان انتقال فرستنده | Tr | 17 | ps | |||
| RIN21.4OMA | RIN | - | - | -136 | dB/Hz | |
| تحمل از دست دادن بازگشت نوری | ORL | - | - | 21.4 | دی بی | |
| بازتاب فرستنده | TR | - | - | -26 | دی بی | 2 |
|
|
