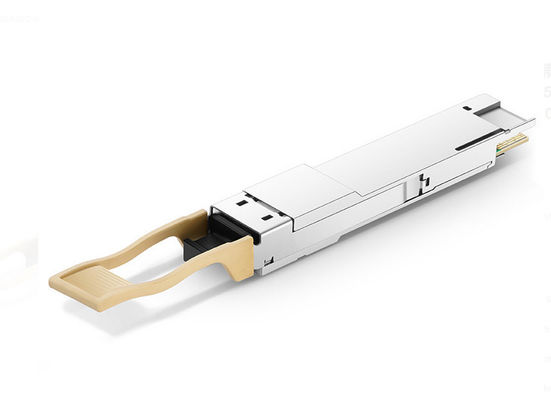

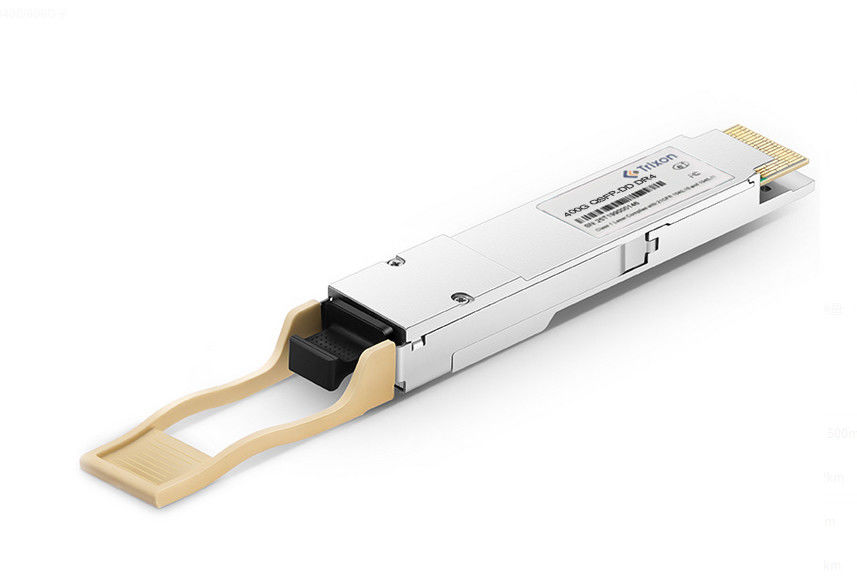

TQS-QGM5-31DCR 400G QSFP-DD DR4 گیرنده 4x106.25Gbps 500m فاصله 0°C ~ +70°C SMF MPO-12 کانکتور
| ویژگی | ارزش |
|---|---|
| نام محصول | 400G QSFP-DD DR4 گیرنده |
| نوع فیبر | SMF |
| فاکتور فرم | QSFP-DD |
| لیزر | 1310 EML |
| محدوده دما | 0°C ~ 70°C |
| درخواست | 400GBASE-DR4 اترنت (PAM4) / 5G |
| فاصله | 500 متر |
| رابط نوری | رابط نوری 400GBASE-DR4 |
| کانکتور | نوع 2 محفظه با کانکتور MPO-12 |
| رابط الکتریکی I/O با سرعت بالا | 400GAUI-4 |
| مخزن تک MPO-12 | آره |
| عامل فرم نوع OSFP | آره |
| حداکثر مصرف برق | 10W |
مشخصات عملکردی
| پارامتر | نماد | دقیقه | -آره. | مکس | واحد | |
| فرستنده | ||||||
| طول موج مرکزی | λ | 1311 | nm | |||
| نرخ سیگنال فرستنده | 53.125 | Gbd PAM4 | ||||
| SMSR | 30 | دی بی | ||||
| متوسط قدرت پرتاب در هر خط | پوت | ₹2.9 | 4 | دی بی ام | ||
| OMA خارجی، هر خط | یادداشت 5 | OMAouter | -0.8 | 4.2 | دی بی ام | |
| قدرت پرتاب در OMAouter به غیر از TDECQ، هر خط | TOMA | -دو تا2 | دی بی | |||
| بسته شدن چشم فرستنده و پراکندگی برای PAM4 | TDECQ | 3.4 | دی بی | |||
| TDECQ 10log10 ((Ceq) | 3.4 | دی بی | ||||
| تحمل از دست دادن بازگشت نوری | TOL | 21.4 | دی بی | |||
| میانگین POUT (لایزر خاموش) | . پاف | - | -15 | دی بی ام | ||
| نسبت انقراض | اورژانس | 3.5 | - | - | دی بی | |
| زمان انتقال فرستنده | 17 | ps | ||||
| RIN17.1OMA | RIN | -136 | dB/Hz | |||
| بازتاب فرستنده | Tr | -26 | دی بی | |||
توجه: حتی اگر TDECQ < 1.4dB باشد، OMAouter (min) باید از این مقدار بیشتر باشد.
| پارامتر | نماد | دقیقه | -آره. | مکس | واحد |
| گیرنده | |||||
| طول موج مرکزی | λ | 1311 | nm | ||
| آستانه آسیب، برای هر خط | Pd | 5 | دی بی ام | ||
| متوسط قدرت دریافت، هر خط | بابا | -پنج تا9 | - | 4 | دی بی ام |
| قدرت دریافت (OMAouter) ، هر خط | RXoma | - | - | 4.2 | دی بی ام |
| بازتاب گیرنده | -26 | دی بی ام | |||
| حساسیت گیرنده (OMAouter) ، هر خط توجه 6 | SOMA | - يک.9 | دی بی ام | ||
| بسته شدن چشم تحت فشار برای PAM4 (SECQ) یادداشت 7 | 3.4 | دی بی | |||
| SECQ 10log10 ((Ceq) ، مسیر مورد آزمایش | 3.4 | ||||
| OMAouter از هر خط حمله کننده | 4.2 دبیلم |
توجه: حساسیت گیرنده (OMAouter) ، هر خط (حداکثر) معلوماتی است و برای یک فرستنده با مقدار SECQ تا 3.4 dB تعریف شده است.
توجه: اندازه گیری شده با سیگنال آزمون سازگاری در TP3 برای BER = 2.4x10 -4
فاکتور فرم QSFP-DD یک راه حل جمع و جور و چگالی بالا برای انتقال داده های 400G را فراهم می کند، که امکان استفاده موثر از فضا در تجهیزات شبکه را فراهم می کند.
به طور کلی، ماژول گیرنده TQS-QGM5-31DCR 400G QSFP-DD DR4 برای انتقال داده های بلند مدت و با سرعت بالا از طریق فیبر تک حالت در محیط های مرکز داده طراحی شده است.ویژگی ها و مشخصات آن را برای برنامه های کاربردی پهنای باند بالا که نیاز به اتصال قابل اعتماد و کارآمد در معماری شبکه مرکز داده دارند مناسب می کند.
فاصله انتقال: در حالی که ماژول استاندارد از فاصله انتقال تا 500 متر پشتیبانی می کند،ممکن است ممکن باشد ماژول را برای پشتیبانی از مسافت های طولانی تر یا کوتاه تر بر اساس نیازهای خاص شما سفارشی کنید.این سفارشی سازی می تواند به اطمینان از عملکرد بهینه و سازگاری با زیرساخت شبکه شما کمک کند.
محدوده دما: اگر کاربرد شما نیاز به کار در محیط هایی با شرایط دما خارج از محدوده استاندارد 0°C تا +70°C دارد،سفارشی سازی می تواند در نظر گرفته شود برای گسترش یا محدود کردن محدوده دمای برای پاسخگویی به نیازهای خاص محیط زیست خود را.
نوع کانکتور: در حالی که ماژول استاندارد با کانکتور MPO-12 عرضه می شود، سفارشی سازی ممکن است شامل استفاده از یک نوع کانکتور متفاوت مانند LC یا گزینه های دیگر باشد.بسته به زیرساخت شبکه و ترجیحات اتصال شما.
مصرف برق: گزینه های سفارشی سازی ممکن است برای بهینه سازی مصرف برق بر اساس بودجه برق یا اهداف بهره وری انرژی شما در دسترس باشد.این می تواند شامل تنظیم مصرف انرژی یا اجرای ویژگی های صرفه جویی در انرژی بدون به خطر انداختن عملکرد باشد.
ویژگی های تشخیصی: بسته به نیازهای نظارت و تشخیصی شما، سفارشی سازی ممکن است شامل شامل شدن یا حذف ویژگی های تشخیصی خاص باشد.مانند Digital Optical Monitoring (DOM) یا Digital Diagnostic Monitoring Interface (DDMI)، برای ارائه نظارت و گزارش در زمان واقعی پارامترهای حیاتی.
ارائه 24/7 پشتیبانی فنی آنلاین برای 400G Transceiver.
ارائه خدمات نگهداری رایگان محصول، مانند جایگزینی رایگان محصول.
آموزش رایگان محصولات و خدمات پس از فروش را ارائه دهید.
ارائه خدمات مشاوره حرفه ای محصول.
ارائه خدمات پشتیبانی از محصولات و سفارشی سازی.
400G Transceiver در یک جعبه کارتن با فوم محافظ در داخل ارسال می شود. جعبه باید با نام محصول و شماره سریال برچسب گذاری شود. سپس محصول در یک کانتینر حمل و نقل قرار می گیرد،و آن را با مهر و موم امن مهر و موم کرده اند.بعد کانتینر به آدرس مشتری فرستاده می شود.
