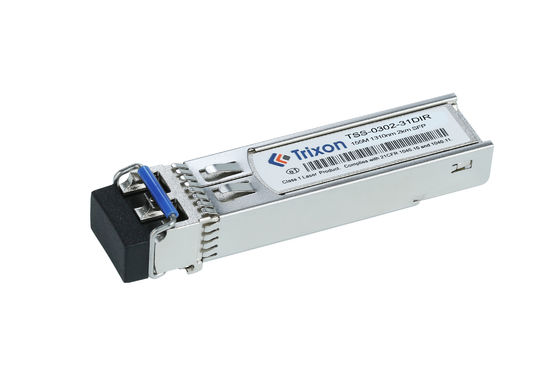

SFP Transceiver Module یک ماژول گیرنده با عملکرد بالا، مقرون به صرفه و کم مصرف طراحی شده برای استفاده در FTTx و سایر کاربردهای فیبر نوری است.با حداکثر فاصله عملیاتی 2 کیلومتر و لیزر 1310nm-FP، این ماژول گیرنده تا 155.52 مگابایت در ثانیه سرعت داده را در فیبر تک حالت (SMF) با پشتیبانی از رابط نظارت تشخیصی دیجیتال (DDMI) ارائه می دهد.ماژول برای کار در محدوده وسیع دما از -40 °C ~ + 85 °C و محدوده گسترده ولتاژ کار از 0 تا 70 °V طراحی شده است.
پارامتر | ارزش |
---|---|
مطابقت دارد | سازگار با SFF-8472 |
محدوده دما | -40°C ~ +85°C |
لیزر | 1310nm-FP |
فاصله | 2 کيلومتر |
DDMI | بله |
منبع برق | واحد 3.3V منبع برق و رابط منطق TTL |
نام محصول | فرستنده SFP SDH STM-1/SONET OC-3 |
نوع کانکتور | رابط دوگانه اتصال LC |
قابل وصل کردن | قابل وصل کردن گرم |
نرخ داده | نرخ داده های عملیاتی تا 155.52 مگابایت در ثانیه |
(1310nmFPو PIN،دو هزارm)
پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | |
فرستنده | |||||||
طول موج مرکزی | λc | 1280 | 1310 | 1340 | nm | ||
عرض طیف*Nاره4 | ∆λ | 4 | nm | FP-LD | |||
متوسط قدرت خروجی | Pخارج | -20 | -15 | دی بی ام | |||
نسبت انقراض | اورژانس | 8.2 | دی بی | ||||
متوسط قدرت فرستنده خاموش | Pخاموش | -۴۵ | دی بی ام | ||||
خروجی چشم نوری | مطابق با ماسک چشم Telcordia GR-253-CORE و ITU-T G957 | ||||||
گیرنده | |||||||
طول موج مرکزی | λc | 1200 | 1650 | nm | |||
حساسیت*Nاره5 | PIN | -28 | دی بی ام | ||||
بیش از حد گیرنده | اضافه بار | -8 | دی بی ام | ||||
از دست دادن بازگشت نوری | 12 | دی بی | |||||
LOS ادعا کرد | لوسا | -۴۵ | دی بی ام | ||||
در مورد موارد زیر به شرح زیر است: | از دست دادن | -35 | دی بی ام | ||||
هیسترسیس LOS | 0.5 | 4 | دی بی |
شبکه اپراتور مخابرات: این فرستنده ماژول نوری برای شبکه های اپراتور مخابرات مناسب است و برای انتقال استانداردهای SDH STM-1 و SONET OC-3 استفاده می شود.می تواند انتقال داده های با سرعت بالا و سیگنال های ارتباطی در شبکه های مخابراتی، تضمین انتقال سیگنال قابل اعتماد و اتصال شبکه.
شبکه دسترسی فیبر نوری: در شبکه دسترسی فیبر نوری،فرستنده ماژول نوری می تواند برای انتقال سیگنال های فیبر نوری به ترمینال های کاربر برای دستیابی به خدمات دسترسی پهن باند سریع استفاده شود..
اتصال شبکه شرکت: This optical module transmitter is suitable for connection needs in enterprise networks and can be used to connect network equipment between different office buildings and departments to achieve high-speed and stable data transmission.
اتصال مرکز داده: در یک محیط مرکز داده، این فرستنده ماژول نوری می تواند برای اتصال دستگاه ها و شبکه های مختلف استفاده شود.پشتیبانی از انتقال داده و ارتباطات با سرعت بالا بین مراکز داده.
انتقال تصویر پزشکی: این فرستنده ماژول نوری می تواند برای برنامه های انتقال تصویر در زمینه پزشکی استفاده شود.مانند انتقال تصاویر و داده های پزشکی از تجهیزات تصویربرداری به ایستگاه های کاری یا دستگاه های ذخیره سازی.
فاصله انتقال: بر اساس نیازهای واقعی شما، می توانید با تولید کننده یا تامین کننده بحث کنید که آیا فاصله انتقال می تواند تنظیم شود.اگر یک فاصله انتقال طولانی تر یا یک فاصله انتقال کوتاه تر مورد نیاز باشد، ممکن است تولید کننده بتواند راه حل سفارشی را ارائه دهد.
طول موج: این فرستنده ماژول نوری از انتقال دو طرفه 1550nm و 1490nm پشتیبانی می کند.شما می توانید با تولید کننده بحث کنید که آیا یک پیکربندی طول موج سفارشی می تواند ارائه شود.
محدوده دمای عملیاتی: محدوده دمای عملیاتی این فرستنده ماژول نوری -40°C ~ +85°C است.شما می توانید با تولید کننده بحث کنید که آیا تنظیمات سفارشی ممکن است.
الزامات عملکردی: این فرستنده ماژول نوری از عملکرد DDMI پشتیبانی می کند و می تواند رابط های تشخیص و نظارت دیجیتال را فراهم کند.مانند قابلیت های تشخیصی اضافی یا الزامات رابط، شما می توانید با سازنده بحث کنید که آیا سفارشی سازی ممکن است.
در تریکسون، هدف ما ارائه بالاترین کیفیت پشتیبانی فنی و خدمات به مشتریان ما است. ما طیف گسترده ای از پشتیبانی برای ماژول های SFP Transceiver ما ارائه می دهیم، از جمله:
تیم پشتیبانی فنی ما حرفه ای های باتجربه هستند که متعهد به ارائه بهترین تجربه ممکن برای مشتریان هستند.با تعهد به حل هر گونه مشکل به سرعت و به طور موثر.
اگر شما هر گونه سوال و یا نیاز به کمک با ماژول های SFP گیرنده خود را، لطفاً در تماس با ما تردید نکنید. ما در انتظار برای کمک به شما با پشتیبانی فنی و نیازهای خدمات است.
ماژول گیرنده SFP در یک جعبه پلاستیکی محافظ و پوشش حباب بسته بندی شده است. جعبه در یک جعبه کارتن با پوششی فوم در گوشه ها برای ارائه حفاظت اضافی ارسال می شود.
جعبه سپس با نوار بسته بندی بسته بندی شده است. بسته به وضوح با نام محصول و آدرس قبل از ارسال برچسب گذاری شده است. روش حمل و نقل انتخاب شده است حمل و نقل ردیابی شده،به طوری که مشتریان می توانند بسته خود را در حمل و نقل کنترل کنند.
کد فایل: DS110024
