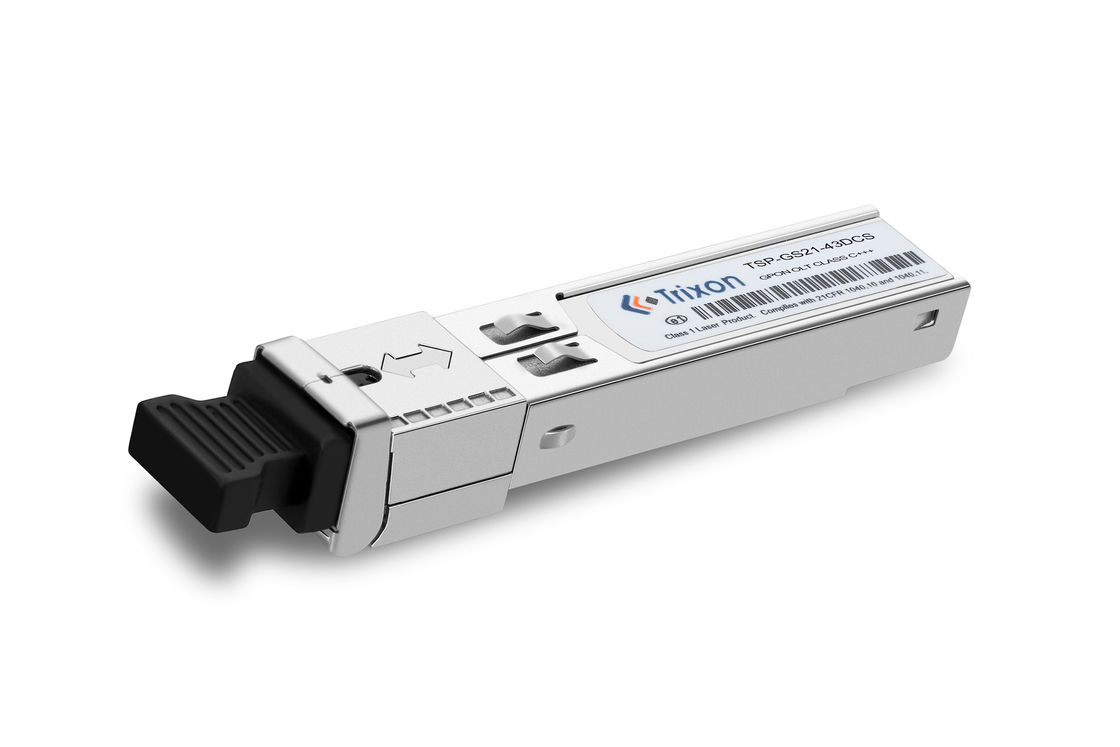

TSP-GS21-43DCS GPON OLT کلاس C+++ پشتیبانی 20km فاصله انتقال TX 2.488Gbps RX 1.244Gbps 0°C~+70°C SC/UPC
PON Transceiver یک ماژول گیرنده GPON OLT C ++ تک حالت با عملکرد بالا با اجزای نوری کلاس C ++ و یک رابط اتصال SC / UPC است.آن را ارائه می دهد یک محدوده دمای عملیاتی از 0 °C به +70 °C و ارائه دقیق فنکشن RSSI انفجار دیجیتال برای نظارت بر سطح قدرت نوری ورودیاین برنامه برای کار با سیستم های GPON OLT C++ طراحی شده است و اتصال قابل اعتماد و با سرعت بالا با تاخیر کم را فراهم می کند. با عملکرد و قابلیت اطمینان برتر،PON Transceiver یک راه حل ایده آل برای طیف گسترده ای از برنامه های کاربردی ارائه می دهد.
پارامتر | ارزش |
---|---|
اجزای نوری | DFB |
نرخ داده | TX 2.488Gbps RX 1.244Gbps |
درخواست | کلاس C+++ |
طول موج | فرستنده DFB-LD 1490nm و گیرنده APD-TIA 1310nm |
نوع کانکتور | رابط اتصال واحد SC/UPC |
منبع برق | واحد 3.3V منبع برق و رابط منطق TTL |
دمای کار | 0°C~+70°C |
نوع رابط | SC/UPC |
عملکرد | عملکرد RSSI برای نظارت بر سطح قدرت نوری ورودی |
فاصله انتقال | فاصله تا 20 کيلومتر |
رابط نوری | SC/UPC |
رنگ گاو | آبی |
مشخصات عملکردی
(کلاس C+++)
پارامتر | نماد | دقیقه | -آره. | مکس | واحد |
9μm Core Diameter SMF | 20 | کیلومتر |
نرخ داده |
TX 2488 RX 1244 |
گبت در ثانیه | |||
فرستنده | |||||
طول موج مرکزی | λC | 1480 | 1490 | 1500 | nm |
عرض طیف (-20dB) | Δλ | 1 | nm | ||
متوسط قدرت خروجی | AOP | +7 | +10 | دی بی ام | |
نسبت انقراض | اورژانس | 8.2 | دی بی | ||
متوسط قدرت فرستنده خاموش | -39 | دی بی ام | |||
مجازات پراکندگی فرستنده | TDP | 1 | دی بی | ||
خروجی چشم نوری | مطابق با ITU-T G.984.2 | ||||
گیرنده | |||||
طول موج مرکزی | 1260 | 1310 | 1360 | nm | |
حساسیت*یادداشت ۳ | SEN | -33 | دی بی ام | ||
بیش از حد گیرنده | SAT | -12 | دی بی ام | ||
حالت دریافت کننده پراکندگی پویا محدوده |
15 | دی بی | |||
از دست دادن بازگشت نوری | -20 | دی بی | |||
در مورد موارد زیر به شرح زیر است: | -33 | دی بی ام | |||
LOS ادعا کرد | -۴۵ | دی بی ام | |||
هیسترسیس LOS | 0.5 | 4 | دی بی |
توجه: حداقل متوسط قدرت نوری در BER کمتر از 1E-10، پشت به پشت اندازه گیری می شود. الگوی اندازه گیری PRBS 223-1+72CID@1244Mbps است.
تراکسون TSP-GS21-43DCS PON Transceiver طراحی شده و در چین تولید شده است تا بالاترین استانداردهای عملکرد را برآورده کند.که آن را برای شبکه های فیبر نوری ایده آل می کند. این با استاندارد GPON OLT C ++ سازگار است ، عملکرد استثنایی را از نظر عملکرد RSSI انفجار دیجیتال برای نظارت بر سطح قدرت نوری ورودی فراهم می کند.این گیرنده طراحی شده است تا نیازهای کلاس C ++ + صنعت را برآورده کند، و برای کاربردهایی که نیاز به انتقال سریع داده دارند ایده آل است.
گیرنده PON Trixon TSP-GS21-43DCS برای ارائه یک اتصال قابل اعتماد و پایدار طراحی شده است، که آن را برای برنامه های GPON OLT C ++ مناسب می کند.آن را دارای یک فنکشن RSSI انفجار دیجیتال است که اجازه می دهد تا آن را به نظارت بر سطح قدرت نوری ورودیاین گیرنده همچنین دارای یک رابط اتصال SC / UPC واحد است که نصب و نگهداری آن آسان است. این باعث می شود که برای شبکه های فیبر نوری ایده آل باشد.
گیرنده PON Trixon TSP-GS21-43DCS برای ارائه حداکثر عملکرد از نظر انتقال داده طراحی شده است.که آن را برای کاربردهایی که انتقال داده با سرعت بالا مورد نیاز است، مناسب می کند.همچنین دارای یک عملکرد RSSI انفجار دیجیتال برای نظارت بر سطح قدرت نوری ورودی است که بالاترین سطح عملکرد را تضمین می کند.
گیرنده PON Trixon TSP-GS21-43DCS راه حل ایده آل برای شبکه های فیبر نوری است. این با استاندارد GPON OLT C ++ سازگار است و قابل اعتماد و پایدار است.همچنین دارای یک رابط اتصال واحد SC / UPC است، که نصب و نگهداری آن آسان است. علاوه بر این ، دارای یک عملکرد RSSI انفجار دیجیتال برای نظارت بر سطح قدرت نوری ورودی است ، که بالاترین سطح عملکرد را تضمین می کند.این باعث می شود آن را ایده آل برای برنامه های کاربردی که در آن انتقال داده های با سرعت بالا مورد نیاز است.
ما یک سرویس سفارشی برای گیرنده Trixon PON ارائه می دهیم، شماره مدل: TSP-GS21-43DCS. این در چین ساخته شده است و دارای فاصله انتقال تا 20 کیلومتر است.این دستگاه در فرستنده DFB-LD 1490nm و گیرنده APD-TIA 1310nm Burst-mode با فیبر تک حالت کار می کنداجزای نوری DFB با یک منبع تغذیه 3.3V و رابط منطق TTL هستند.
انتقال دهنده PON از TX 2.488Gbps و RX 1.244Gbps با کلاس C ++ پشتیبانی می کند. این دستگاه برای کاربردهای مختلف مانند FTTH / FTTB / FTTC ، Metro Ethernet و CATV طراحی شده است.کیفیت و عملکرد عالی این گیرنده آن را به یک انتخاب ایده آل برای شبکه های PON تبدیل می کند.
اگر شما علاقه مند به خرید این PON Transceiver هستید، لطفا برای اطلاعات بیشتر با ما تماس بگیرید. ما خوشحالیم که خدمات سفارشی اضافی را برای پاسخگویی به نیازهای خاص شما ارائه دهیم.
محصولات PON Transceiver ما با طیف گسترده ای از پشتیبانی فنی و خدمات همراه هستند. ما مشکلات آنلاین رایگان، پشتیبانی تلفنی و پشتیبانی ایمیل را ارائه می دهیم.ما همچنین طیف گسترده ای از اسناد فنی و منابع را برای کمک به شما در به دست آوردن بیشترین از محصولات PON Transceiver خود را فراهم می کندتیم ما از کارشناسان فنی از طریق ایمیل یا تلفن برای پاسخ به هر گونه سوال و ارائه کمک با نصب، پیکربندی و رفع مشکل در دسترس است.
فرستنده های PON حساس هستند و نیاز به مراقبت و حفاظت ویژه در طول حمل و نقل دارند. برای اطمینان از اینکه فرستنده های PON در حالت کامل به مقصد می رسند،مراحل زیر باید در هنگام بسته بندی و حمل آنها انجام شود::
کد فایل: DS900008
