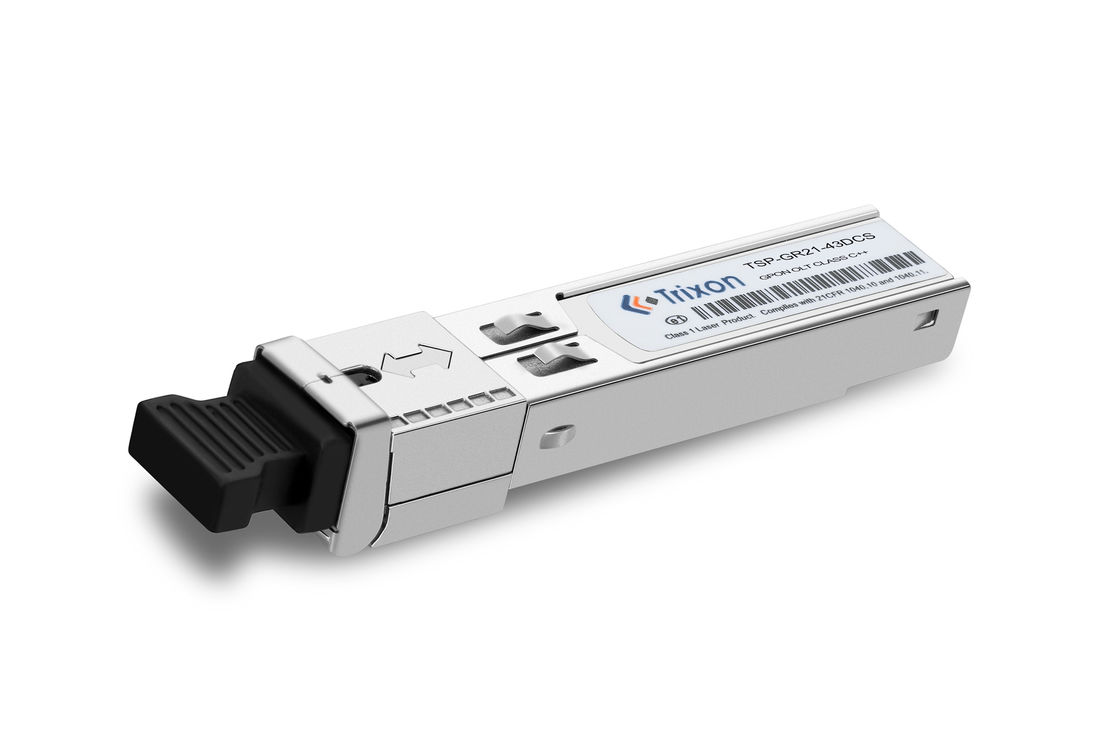

ماژول گیرنده GPON OLT کلاس C++ DFB TX 2.488Gbps RX 1.244Gbps 0°C~+70°C TSP-GR21-43DCS
PON Transceiver یک گیرنده نوری تک حالت است که برای برنامه های شبکه نوری منفعل (PON) طراحی شده است. این دستگاه دارای یک فرستنده DFB-LD 1490nm و گیرنده APD-TIA 1310nm است.با سرعت داده TX 2.488Gbps و RX 1.244Gbps ، و فاصله انتقال تا 20 کیلومتر. این دستگاه توسط یک منبع تغذیه 3.3V واحد تغذیه می شود و مجهز به یک رابط منطقی TTL است.با استاندارد SC / UPC مطابقت دارد و برای کاربردهای فیبر تک حالت طراحی شده استاین گیرنده برای شبکه های FTTH، FTTB و FTTP ایده آل است. این بسیار قابل اعتماد و برای ارتباطات طولانی مدت و با سرعت بالا بهینه شده است.
| پارامتر | ارزش |
|---|---|
| نام محصول | فرستنده PON |
| نوع کانکتور | واحد SC/UPC |
| اجزای نوری | DFB |
| دمای کار | 0°C~+70°C |
| فاصله انتقال | فاصله تا 20 کيلومتر |
| نرخ داده | TX 2.488Gbps RX 1.244Gbps |
| عملکرد | عملکرد RSSI برای نظارت بر سطح قدرت نوری ورودی |
| نوع رابط | SC/UPC |
| درخواست | کلاس C++ |
| منبع برق | واحد 3.3V منبع برق و رابط منطق TTL |
مشخصات عملکردی
(کلاس C++)
| پارامتر | نماد | دقیقه | -آره. | مکس | واحد |
| 9μm Core Diameter SMF | 20 | کیلومتر | |||
| نرخ داده |
TX 2488 RX 1244 |
گبت در ثانیه | |||
| فرستنده | |||||
| طول موج مرکزی | λC | 1480 | 1490 | 1500 | nm |
| عرض طیف (-20dB) | Δλ | 1 | nm | ||
| متوسط قدرت خروجی | AOP | +5 | +9 | دی بی ام | |
| نسبت انقراض | اورژانس | 8.2 | دی بی | ||
| متوسط قدرت فرستنده خاموش | -39 | دی بی ام | |||
| مجازات پراکندگی فرستنده | TDP | 1 | دی بی | ||
| خروجی چشم نوری | مطابق با ITU-T G.984.2 | ||||
| گیرنده | |||||
| طول موج مرکزی | 1260 | 1310 | 1360 | nm | |
| حساسیت*یادداشت ۳ | SEN | -32 | دی بی ام | ||
| بیش از حد گیرنده | SAT | -12 | دی بی ام | ||
|
حالت دریافت کننده پراکندگی پویا محدوده |
15 | دی بی | |||
| از دست دادن بازگشت نوری | -20 | دی بی | |||
| در مورد موارد زیر به شرح زیر است: | -33 | دی بی ام | |||
| LOS ادعا کرد | -۴۵ | دی بی ام | |||
| هیسترسیس LOS | 0.5 | 4 | دی بی | ||
درفرستنده PON Trixon TSP-GR21-43DCSانتخاب ایده آل برای کاربردهایی است که نیاز به یک اتصال نوری با سرعت بالا و فاصله طولانی دارند.کلاس C++رابط نوری و یک واحدکانکتور SC/UPC، اجازه انتقال داده ها را تا2.488 گيگابايت در ثانيهو1.244 گيگابايت در ثانيهبرای دریافت و انتقال به ترتیب. با حداکثر فاصله انتقال20 کيلومتر، ترکسون TSP-GR21-43DCS PON Transceiver برای طیف گسترده ای از برنامه های کاربردی مناسب است.DFBبرای اطمینان از یک اتصال قابل اعتماد و امن.PONفرستنده با عملکرد برتر.
گیرنده PON Trixon TSP-GR21-43DCS یک گیرنده نوری تک حالت است که برای برنامه های کلاس C ++ استفاده می شود.فرستنده دارای سرعت داده TX 2 است.488Gbps RX 1.244Gbps و طول موج فرستنده DFB-LD 1490nm و گیرنده APD-TIA 1310nm Burst-modeآن را با یک رابط نوری SC / UPC برای هر دو فرستنده و گیرنده مجهز است و ارائه می دهد یک DFB اجزای نوری.
انتقال دهنده PON ما توسط یک تیم از مهندسان پشتیبانی فنی با تجربه پشتیبانی می شود. ما طیف وسیعی از خدمات را برای اطمینان از عملکرد بهینه محصول شما ارائه می دهیم، از جمله:
تمام محصولات PON Transceiver در جعبه های محکم کارتونی بسته بندی خواهند شد. جعبه شامل محصول، لوازم جانبی و هر راهنمای کاربر خواهد بود.
حمل و نقل توسط یک سرویس کوریری قابل اعتماد انجام می شود. ما یک کد ردیابی را به مشتریان ایمیل می کنیم تا بتوانند پیشرفت بسته خود را پیگیری کنند. زمان تحویل بسته به مقصد متفاوت است.
کد فایل: DS900008
