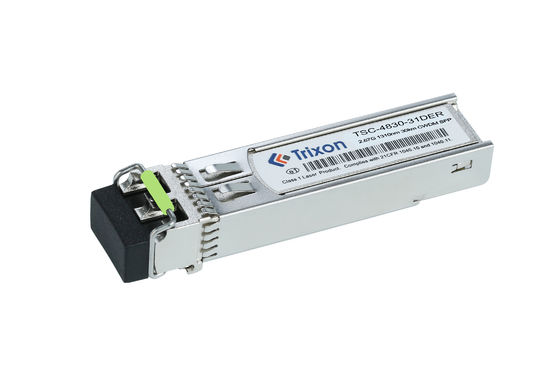

ماژول گیرنده SFP ما با مشخصات MSA SFP SFF-8472 مطابقت دارد و از رابط نظارت تشخیصی دیجیتال (DDMI) برای دسترسی به پارامترهای عملیاتی دستگاه در زمان واقعی پشتیبانی می کند.این یک ماژول گیرنده نوری قابل اتصال گرم برای کاربردهای فیبر تک حالت دوگانه (SMF) است، با نرخ داده های عملیاتی از 1G تا 2.5Gbps و پشتیبانی از انتقال LR / LW. این یک ترکیب عالی از عملکرد بالا و قابلیت اطمینان را برای پاسخگویی به الزامات مرکز داده ارائه می دهد،شبکه های شرکت ها و شرکت های هواپیمایی.
| ویژگی | مشخصات |
|---|---|
| نام محصول | OC-48/STM-16 SFP CWDM ترانسسیور |
| نرخ داده | نرخ داده های عملیاتی از 1G تا 2.5Gbps |
| فاصله | 30 کيلومتر |
| لیزر | CWDM (1310nm) |
| نوع فیبر | فیبر تک حالت (SMF) |
| نوع کانکتور | رابط دوگانه اتصال LC |
| منبع برق | واحد 3.3V منبع برق و رابط منطق TTL |
| محدوده دما | -20°C ~ +85°C |
| مطابقت دارد | مطابقت با مشخصات MSA SFP SFF-8472 |
| قابل وصل کردن | قابل وصل کردن گرم |
| پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکزی | λc | λc-75 | λc | λc+6.5 | nm |
1271/1291 1311/1351 1371/1411 1471/1491 1511/1531 1551/1571 |
||
| عرض طیف*Nاره4 | ∆λ | 1 | nm | DFB-LD | ||||
| متوسط قدرت خروجی | Pخارج | 1 | 4 | دی بی ام | ||||
| نسبت انقراض | اورژانس | 8.2 | دی بی | |||||
| متوسط قدرت فرستنده خاموش | Pخاموش | -۴۵ | دی بی ام | |||||
| خروجی چشم نوری | با ماسک های چشم STM-16/OC-48 مطابقت دارد | |||||||
| گیرنده | ||||||||
| طول موج مرکزی | λc | 1200 | 1600 | nm | ||||
| حساسیت*Nاره5 | PIN | -29 | دی بی ام | |||||
| بیش از حد گیرنده | اضافه بار | -9 | دی بی ام | |||||
| از دست دادن بازگشت نوری | -12 | دی بی | ||||||
| LOS ادعا کرد | لوسا | -42 | دی بی ام | |||||
| در مورد موارد زیر به شرح زیر است: | از دست دادن | -30 | دی بی ام | |||||
| هیسترسیس LOS | 0.5 | 4 | دی بی | |||||
توجه: VSCEL LD و FP LD عرض طیف اندازه گیری شده RMS، DFB LD عرض طیف اندازه گیری شده 20dB.
توجه: حداقل متوسط قدرت نوری اندازه گیری شده در BER کمتر از 1E-12@pattern PRBS2 است.23-1@ 2.67Gbps
سیستم ارتباطی فیبر نوری: این ماژول CWDM برای سیستم های ارتباطی فیبر نوری مناسب است و می تواند برای ایجاد لینک های انتقال داده 2.5G استفاده شود.می تواند در طیف گسترده ای از دما کار کند و از انتقال در مسافت های طولانی (30 کیلومتر) پشتیبانی می کندبنابراین، می توان از آن در دسترسی فیبر نوری، فایبر نوری پهن باند، انتقال فیبر نوری و سایر زمینه های کاربردی استفاده کرد.
اتصال بین مراکز داده: در یک محیط مرکز داده، این ماژول CWDM می تواند برای پیاده سازی اتصال در داخل مرکز داده مورد استفاده قرار گیرد. می تواند سرورها را متصل کند،دستگاه های ذخیره سازی و دستگاه های شبکه، پشتیبانی از انتقال داده با سرعت بالا و پایدار. محدوده دمای آن اجازه می دهد تا آن را به شرایط مختلف دمای در مراکز داده سازگار کند.
شبکه مخابراتی: این ماژول CWDM می تواند برای انتقال داده در شبکه های مخابراتی استفاده شود.تجهیزات انتقال و گره های شبکه برای دستیابی به سرعت بالا، انتقال داده های طولانی مدت قادر به کار در یک محدوده دمایی گسترده و سازگاری با شرایط مختلف محیط زیست است.
سیستم نظارت تصویری: این ماژول CWDM همچنین برای انتقال داده در سیستم های نظارت تصویری مناسب است.می توان از آن برای اتصال دوربین های ویدئویی و مراکز نظارت برای پشتیبانی از انتقال ویدئویی در مسافت های طولانی استفاده کردمحدوده دمای طولانی آن را برای نیازهای نظارت تصویری در فضای باز یا در محیط های خشن مناسب می کند.
سرعت انتقال: اگر شما نیاز به سرعت انتقال متفاوت از استاندارد 2.5G، مانند 1G یا 10G، شما می توانید این نیاز را با تولید کننده یا تامین کننده بحث کنید.آنها ممکن است قادر به ارائه یک راه حل سفارشی برای دیدار با سرعت انتقال مورد نظر خود را.
طول موج: ماژول CWDM به طور معمول بر روی طول موج های خاص تعریف شده توسط استاندارد CWDM کار می کند. با این حال، اگر شما نیاز به طول موج خاص برای برنامه خود دارید،شما می توانید در مورد امکان سفارشی سازی ماژول برای کار بر روی این طول موج.
فاصله انتقال: اگر شما نیاز به یک فاصله انتقال طولانی تر یا کوتاه تر از استاندارد 30km،شما می توانید با تولید کننده بحث کنید که آیا آنها می توانند ماژول را برای پاسخگویی به نیازهای محدودی فاصله خود سفارشی کنند.
محدوده دمایی: اگر برنامه شما نیاز به محدوده دمایی وسیع تر یا باریک تر از -20°C ~ +85°C مشخص شده داشته باشد،شما می توانید در مورد امکان سفارشی سازی محدوده دما برای ماژول سوال کنید.
نوع کانکتور: پیکربندی استاندارد برای این ماژول ممکن است کانکتورهای LC باشد. با این حال، اگر شما به یک نوع کانکتور متفاوت، مانند SC یا ST نیاز دارید،شما می توانید امکان سفارشی سازی را با تولید کننده بحث کنید.
عملکرد DDMI: اگر شما نیاز به قابلیت Digital Diagnostic Monitoring Interface (DDMI) برای نظارت بر عملکرد و پارامترهای ماژول دارید،شما می توانید با تولید کننده تایید کنید که آیا این ویژگی در دسترس است یا می تواند سفارشی شود.
بسته بندی و حمل و نقل ماژول گیرنده SFP
ماژول گیرنده SFP به طور ایمن در یک پوشش حباب محافظ بسته بندی می شود و در یک جعبه کارتن یا جعبه پلاستیکی برای حمل قرار می گیرد.سپس جعبه در یک مواد بسته بندی ضد آب مانند پلی اتیلن یا کاغذ کرافت بسته بندی می شودسپس جعبه با نوار بسته بندی بسته بندی شده است تا ایمنی محصول در طول حمل و نقل را تضمین کند. بسته بندی سپس با نام، آدرس و اطلاعات تماس محصول برچسب گذاری می شود.وقتي بسته بسته بندي شد، آماده حمل و نقل است
کد فایل: DS900003
