این OC-48/STM-16 SFP CWDM Transceiver با مشخصات MSA SFP SFF-8472 مطابقت دارد و یک پیوند داده دوگانه کامل تا 2.5Gbps را فراهم می کند.این یک گیرنده گرم است که به پورت های SFP از تجهیزات شبکه ای سازگار با SFP متصل می شوداین دستگاه دارای یک کانکتور LC برای انتقال 10 کیلومتری است که تنها به یک منبع 3.3V نیاز دارد و یک رابط منطقی TTL را ارائه می دهد.این گیرنده SFP سازگار با CWDM است و انتخاب مناسب برای طیف گسترده ای از برنامه های کاربردی شبکه های نوری است.
| پارامتر | ارزش |
|---|---|
| لیزر | CWDM |
| نام محصول | OC-48/STM-16 SFP CWDM ترانسسیور |
| نوع فیبر | SMF |
| فاصله | 80 کيلومتر |
| نرخ داده | نرخ داده های عملیاتی تا 2.5 گیگابایت در ثانیه |
| DDMI | بله |
| نوع کانکتور | رابط دوگانه اتصال LC |
| منبع برق | واحد 3.3V منبع برق و رابط منطق TTL |
| محدوده دما | -5°C ~+70°C |
| قابل وصل کردن | قابل وصل کردن گرم |
(80Km)
| پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکزی | λc | λc-75 | λc | λc+75 | nm | |||
| عرض طیف*Nاره4 | ∆λ | 1 | nm | DFB-LD | ||||
| متوسط قدرت خروجی | Pخارج | -2 | +3 | دی بی ام | ||||
| نسبت انقراض | اورژانس | 8.2 | دی بی | |||||
| متوسط قدرت فرستنده خاموش | Pخاموش | -۴۵ | دی بی ام | |||||
| خروجی چشم نوری | با ماسک های چشم STM-16/OC-48 مطابقت دارد | |||||||
| گیرنده | ||||||||
| طول موج مرکزی | λc | 1200 | 1600 | nm | ||||
| حساسیت*Nاره5 | PIN | -28 | دی بی ام | |||||
| بیش از حد گیرنده | اضافه بار | -9 | دی بی ام | |||||
| از دست دادن بازگشت نوری | 12 | دی بی | ||||||
| LOS ادعا کرد | لوسا | -40 | دی بی ام | |||||
| در مورد موارد زیر به شرح زیر است: | از دست دادن | -29 | دی بی ام | |||||
| هیسترسیس LOS | 0.5 | 4 | دی بی | |||||
توجه: VSCEL LD و FP LD عرض طیف اندازه گیری شده RMS، DFB LD عرض طیف اندازه گیری شده 20dB.
توجه: حداقل متوسط قدرت نوری اندازه گیری شده در BER کمتر از 1E-10@pattern PRBS2 است.23-1@ER=9dB

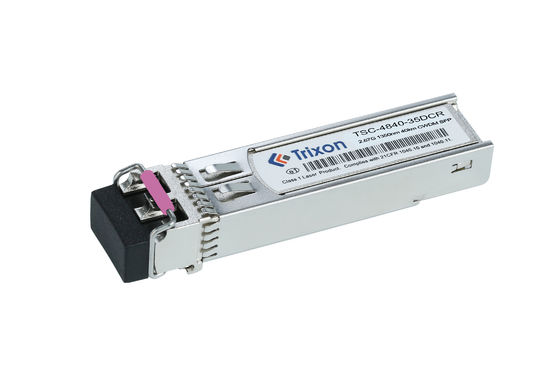

درTrixon TSC-4880-XXDCRماژول گیرنده SFP یک گیرنده گرم قابل وصل با رابط دوگانه LC است. این با مشخصات MSA SFP SFF-8472 مطابقت دارد و یک راه حل لیزر CWDM 1310nm را فراهم می کند.این ماژول به راحتی در تجهیزات شبکه نصب می شود، که آن را یک انتخاب عالی برای مراکز داده، دفاتر، خانه ها و سایر برنامه هایی که نیاز به اتصال شبکه با سرعت بالا دارند، می سازد.از جمله روترها، سوئیچ ها و سرورها. Trixon TSC-4880-XXDCR یک راه حل ایده آل برای انتقال داده با سرعت بالا است و عملکرد برتر، قابلیت اطمینان و سازگاری را ارائه می دهد.
سرعت انتقال: اگر شما نیاز به سرعت انتقال متفاوت از استاندارد 2.5G، مانند 1G یا 10G، شما می توانید این نیاز را با تولید کننده یا تامین کننده بحث کنید.آنها ممکن است قادر به ارائه یک راه حل سفارشی برای دیدار با سرعت انتقال مورد نظر خود را.
طول موج: ماژول CWDM به طور معمول بر روی طول موج های خاص تعریف شده توسط استاندارد CWDM کار می کند. با این حال، اگر شما نیاز به طول موج خاص برای برنامه خود دارید،شما می توانید در مورد امکان سفارشی سازی ماژول برای کار بر روی این طول موج.
فاصله انتقال: اگر شما نیاز به یک فاصله انتقال طولانی تر یا کوتاه تر از استاندارد 30km،شما می توانید با تولید کننده بحث کنید که آیا آنها می توانند ماژول را برای پاسخگویی به نیازهای محدودی فاصله خود سفارشی کنند.
محدوده دمایی: اگر برنامه شما نیاز به محدوده دمایی وسیع تر یا باریک تر از -20°C ~ +85°C مشخص شده داشته باشد،شما می توانید در مورد امکان سفارشی سازی محدوده دما برای ماژول سوال کنید.
نوع کانکتور: پیکربندی استاندارد برای این ماژول ممکن است کانکتورهای LC باشد. با این حال، اگر شما به یک نوع کانکتور متفاوت، مانند SC یا ST نیاز دارید،شما می توانید امکان سفارشی سازی را با تولید کننده بحث کنید.
عملکرد DDMI: اگر شما نیاز به قابلیت Digital Diagnostic Monitoring Interface (DDMI) برای نظارت بر عملکرد و پارامترهای ماژول دارید،شما می توانید با تولید کننده تایید کنید که آیا این ویژگی در دسترس است یا می تواند سفارشی شود.
.
ما پشتیبانی فنی و خدمات را برای محصول ما SFP Transciver Module ارائه می دهیم.
بسته بندی و حمل و نقل ماژول SFP:
ما از بسته بندی استاندارد برای ارسال ماژول های SFP Transceiver استفاده می کنیم. همه ماژول ها با پوشش حباب بسته بندی شده اند و در یک کارتون با ورودی های فوم برای محافظت اضافی قرار داده شده اند. ما از پست معتبر، UPS، FedEx استفاده می کنیمDHLما همچنین می توانیم خدمات حمل و نقل هوایی و حمل و نقل دریایی را در صورت لزوم انجام دهیم.
کد فایل: DS210006
