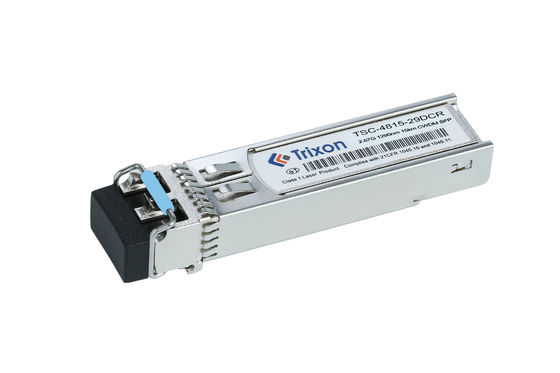

این OC-48 / STM-16 SFP CWDM Transceiver برای نرخ داده 1.25Gbps طراحی شده است و بر اساس رابط دو کنتاکتور LC برای انتقال فیبر SMF دوگانه است.این یک محصول با عملکرد بالا و مقرون به صرفه است که از عملکرد DDMI (دسترفیس نظارت دیجیتال تشخیصی) پشتیبانی می کندبا پشتیبانی از یک منبع تغذیه +3.3V ، گیرنده نوری با استاندارد IEEE 802.3z 1000BASE-SX و SFF-8472 سازگار است و از طول موج های 1310nm و 1550nm CWDM پشتیبانی می کند.
این دستگاه برای برآورده کردن الزامات برنامه های کاربردی با تراکم بالا و تعداد پورت بالا در مرکز داده، هسته سازمانی و لایه جمع آوری و همچنین دسترسی به منطقه شهری طراحی شده است.و اندازه فشرده و مصرف انرژی کم آن را به یک راه حل ایده آل برای سیستم های مبتنی بر SFP.
| نام محصول | OC-48/STM-16 SFP CWDM ترانسسیور |
|---|---|
| مطابقت دارد | مطابقت با مشخصات MSA SFP SFF-8472 |
| لیزر | CWDM |
| فاصله | 15 کيلومتر |
| نوع کانکتور | رابط دوگانه اتصال LC |
| نوع فیبر | SMF |
| نرخ داده | نرخ داده های عملیاتی تا 2.5 گیگابایت در ثانیه |
| قابل وصل کردن | قابل وصل کردن گرم |
| DDMI | بله |
| محدوده دما | -5°C ~+70°C |
(15 هزارm)
| پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکزی | λc | λc-75 | λc | λc+75 | nm | |||
| عرض طیف*Nاره4 | ∆λ | 1 | nm | DFB-LD | ||||
| متوسط قدرت خروجی | Pخارج | -5 | 0 | دی بی ام | ||||
| نسبت انقراض | اورژانس | 8.2 | دی بی | |||||
| متوسط قدرت فرستنده خاموش | Pخاموش | -۴۵ | دی بی ام | |||||
| خروجی چشم نوری | با ماسک های چشم STM-16/OC-48 مطابقت دارد | |||||||
| گیرنده | ||||||||
| طول موج مرکزی | λc | 1200 | 1600 | nm | ||||
| حساسیت*Nاره5 | PIN | -۱۸ | دی بی ام | |||||
| بیش از حد گیرنده | اضافه بار | 0 | دی بی ام | |||||
| از دست دادن بازگشت نوری | 12 | دی بی | ||||||
| LOS ادعا کرد | لوسا | -35 | دی بی ام | |||||
| در مورد موارد زیر به شرح زیر است: | از دست دادن | -25 | دی بی ام | |||||
| هیسترسیس LOS | 0.5 | 4 | دی بی | |||||
این گیرنده در درجه اول در شبکه های ارتباطی نوری که نیاز به سرعت داده 2.5 گیگابیت ثانیه دارند استفاده می شود.
برای برنامه های کاربردی مبتنی بر استانداردهای ارتباطی OC-48 (نقل کننده نوری 48) و STM-16 (مودول حمل و نقل همزمان 16) مناسب است.
این گیرنده از تکنولوژی CWDM (Croarse Wavelength Division Multiplexing) پشتیبانی می کند.که اجازه می دهد سیگنال های نوری متعدد به طور همزمان از طریق یک فیبر واحد با استفاده از طول موج های مختلف منتقل شوند.
می توان از آن در برنامه های مختلف شبکه استفاده کرد، از جمله مخابرات، مراکز داده، شبکه های سازمانی و شبکه های مترو / دسترسی.
نرخ داده: ماژول های گیرنده را می توان برای پشتیبانی از نرخ داده های مختلف بر اساس نیازهای شبکه سفارشی کرد. نرخ داده های رایج شامل 1Gbps، 10Gbps، 25Gbps و بالاتر است.
فاصله انتقال: فاصله انتقال یک ماژول گیرنده می تواند برای پاسخگویی به نیازهای خاص شبکه سفارشی شود. بسته به تکنولوژی مورد استفاده، ماژول ها می توانند از کوتاه مدت (به عنوان مثالg.، چند متر) ، کاربردهای متوسط (به عنوان مثال، تا 10 کیلومتر) یا طولانی (به عنوان مثال، تا 80 کیلومتر یا بیشتر).
محدوده دمایی: محدوده دمایی یک ماژول گیرنده را می توان برای اطمینان از عملکرد بهینه در شرایط محیطی خاص سفارشی کرد.این سفارشی سازی اجازه می دهد تا ماژول به طور قابل اعتماد در دمای شدید کار می کند، مانند محیط های صنعتی یا بیرونی.
رابط کانکتور: ماژول های گیرنده را می توان برای پشتیبانی از انواع مختلف رابط های کانکتور، مانند کانکتورهای LC، SC یا MPO سفارشی کرد.انتخاب رابط اتصال به تجهیزات شبکه و زیرساخت های کابل کشی خاص مورد استفاده بستگی دارد.
پروتکل ها و استانداردها: ماژول های گیرنده را می توان برای پشتیبانی از پروتکل ها و استانداردهای مختلف، مانند اترنت، کانال فیبر، SONET / SDH، یا استانداردهای خاص صنعت سفارشی کرد.
طول موج: برای ماژول هایی که از فن آوری های چندگانه سازی تقسیم طول موج (WDM) استفاده می کنند،گزینه های سفارشی سازی ممکن است شامل کانال های طول موج خاص یا ترکیباتی برای پشتیبانی از معماری های شبکه یا الزامات خاص باشد..
فاکتور فرم: ماژول های گیرنده در فاکتورهای مختلف شکل مانند SFP ، SFP + ، QSFP یا CFP وجود دارند. بسته به تجهیزات شبکه ،سفارشی سازی ممکن است شامل انتخاب شکل مناسب برای سازگاری باشد.
ما پشتیبانی فنی و خدمات جامع برای محصولات ما SFP ماژول گیرنده ارائه می دهیم.
ما اطلاعات دقیق محصول، مشاوره فنی و راه حل هایی را برای کمک به مشتریان در انتخاب بهترین گزینه برای نیازهای آنها ارائه می دهیم.
بسته بندی و حمل و نقل ماژول SFP Transceiver مستلزم:
کد فایل: DS210006
