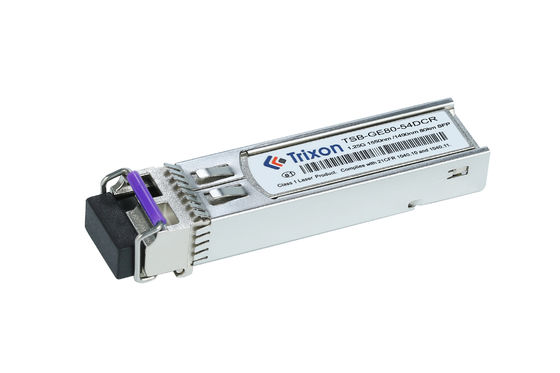

اين1.25G GBE دو جهت SFP ترانسسیوریک دستگاه قابل وصل گرم است که با استاندارد صنعتی SFP Multi-Source Agreement (MSA) مطابقت دارد. از DDMI پشتیبانی می کند و می تواند تا 80 کیلومتر فاصله داشته باشد. این گیرنده از لیزر DFB 1310nm استفاده می کند،اجازه می دهد نرخ داده ها تا 1.25G. برای استفاده در گیگابیت اترنت، فیبر کانال و سایر پیوندهای نوری طراحی شده است.
پارامترها | جزئیات |
---|---|
مطابقت دارد | مطابق با مشخصات MSA SFP |
منبع برق | واحد 3.3V منبع برق و رابط منطق TTL |
نوع کانکتور | رابط اتصال LC واحد |
نوع فیبر | SMF |
قابل وصل کردن | قابل وصل کردن گرم |
نرخ داده | نرخ داده های عملیاتی تا 1.25Gbps |
DDMI | بله |
طول موج | 1550nm/1490nm |
محدوده دما | -5°C ~+70°C |
فاصله | 80km (LR) |
(1490nm/1550nm ،DFBو PIN،80 هزارm)
پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | |
فرستنده | |||||||
طول موج مرکزی | λc | 1470 | 1490 | 1510 | nm | 1490nmTX/1550nmRX | |
1530 | 1550 | 1570 | nm | 1550nmTX/1490nmRX | |||
عرض طیف*Nاره4 | ∆λ | 1 | nm | DFB-LD | |||
متوسط قدرت خروجی | Pخارج | 0 | 5 | دی بی ام | |||
نسبت انقراض | اورژانس | 10 | دی بی | ||||
متوسط قدرت فرستنده خاموش | Pخاموش | -۴۵ | دی بی ام | ||||
خروجی چشم نوری | مطابق با ماسک چشم Telcordia GR-253-CORE و IEEE 802.3ah-2004 | ||||||
گیرنده | |||||||
طول موج مرکزی | λc | 1510 | 1570 | nm | 1490nmTX/1550nmRX | ||
1450 | 1510 | nm | 1550nmTX/1490nmRX | ||||
حساسیت*Nاره5 | PIN | -24 | دی بی ام | ||||
بیش از حد گیرنده | اضافه بار | -3 | دی بی ام | ||||
از دست دادن بازگشت نوری | 12 | دی بی | |||||
LOS ادعا کرد | لوسا | -35 | دی بی ام | ||||
در مورد موارد زیر به شرح زیر است: | از دست دادن | -25 | دی بی ام | ||||
هیسترسیس LOS | 0.5 | 4 | دی بی |
توجه: VSCEL LD و FP LD عرض طیف اندازه گیری شده RMS، DFB LD عرض طیف اندازه گیری شده 20dB.
توجه: حداقل متوسط قدرت نوری اندازه گیری شده در BER کمتر از 1E-10@pattern PRBS2 است.7-1@ER=10dB
این گیرنده به طور معمول در شبکه های ارتباطی نوری استفاده می شود که در آن نرخ داده 1.25 گیگابایت در ثانیه کافی است.
ویژگی BIDI (دو جهت) اجازه می دهد تا ارتباطات دو جهت را از طریق یک فیبر واحد، با استفاده از طول موج های مختلف برای انتقال و دریافت سیگنال ها انجام دهد.این باعث می شود آن را مناسب برای برنامه های کاربردی که در آن تنها یک فیبر در دسترس است و یا برای پیاده سازی مقرون به صرفه.
فاصله انتقال 80 کیلومتر آن را برای شبکه های ارتباطی نوری طولانی مدت مانند شبکه های شهری و منطقه ای مناسب می کند.
ترکیب طول موج خاص 1550nm و 1490nm نشان می دهد که این گیرنده احتمالاً برای استفاده در برنامه های GPON (شبکه های نوری غیرفعال گیگابیت) طراحی شده است.GPON یک فناوری دسترسی فیبر نوری محبوب است که برای خدمات پهن باند در محیط های مسکونی و تجاری استفاده می شود.
نرخ داده: ماژول های گیرنده را می توان برای پشتیبانی از نرخ داده های مختلف بر اساس الزامات خاص شبکه سفارشی کرد. این می تواند شامل گزینه هایی مانند 1Gbps، 10Gbps، 25Gbps،یا نرخ داده های بالاتر.
فاصله انتقال: فاصله انتقال یک ماژول گیرنده را می توان برای پاسخگویی به نیازهای خاص شبکه سفارشی کرد. گزینه های سفارشی ممکن است شامل کوتاه مدت، میان مدت،یا فاصله های طولانی.
طول موج: گیرنده ها می توانند بسته به زیرساخت های شبکه و الزامات، در طول موج های خاص مانند 850nm، 1310nm یا 1550nm کار کنند.
محدوده دما: ماژول های گیرنده را می توان برای کار در محدوده دما مشخصی سفارشی کرد تا عملکرد مطلوب را در شرایط محیطی مختلف تضمین کند.مانند محدوده های دمای طولانی یا محیط های صنعتی تخصصی.
رابط کانکتور: گزینه های سفارشی برای رابط کانکتور می تواند شامل انواع مختلفی مانند کانکتورهای LC، SC یا MPO باشد.بسته به تجهیزات شبکه خاص و زیرساخت های کابل کشی مورد استفاده.
پشتیبانی از پروتکل: گیرنده ها را می توان برای پشتیبانی از پروتکل ها و استانداردهای مختلف، مانند اترنت، کانال فیبر، SONET / SDH، یا استانداردهای خاص صنعت سفارشی کرد.
فاکتور فرم: گزینه های سفارشی سازی ممکن است شامل فاکتورهای فرم مختلف، از جمله SFP، SFP +، QSFP یا CFP باشد، برای اطمینان از سازگاری با تجهیزات شبکه مورد استفاده.
ویژگی های اضافی: بسته به الزامات خاص، ماژول های گیرنده می توانند با ویژگی های اضافی مانند نظارت دیجیتال تشخیص (DDM) ،که قابلیت های نظارت و تشخیص در زمان واقعی را فراهم می کند.
