این SFP Transceiver Module یک گیرنده نوری با عملکرد بالا و مقرون به صرفه برای 10 کیلومتر پیوندهای SMF است. این با مشخصات SFP Multi-Source Agreement (MSA) مطابقت دارد.این ماژول برای کاربردهای پورت کوچک فاکتور کوچک (SFP) ساخته شده است.، و طراحی شده است تا با یک منبع تغذیه 3.3V و رابط منطق TTL کار کند. این ماژول از وصل گرم پشتیبانی می کند و محدوده دمایی -40 ° C ~ + 85 ° C دارد.همچنین دارای ویژگی دیجیتال تشخیصی نظارت رابط (DDMI)، که به کاربر امکان می دهد پارامترهای زمان واقعی گیرنده را مانند دمای، ولتاژ، جریان لزر، انتقال قدرت نوری و دریافت قدرت نوری نظارت کند.برای کاربردهای ماژول گیرنده نوری LR طراحی شده است.
| پارامتر | ارزش |
|---|---|
| نام محصول | 1.25G GBE دو جهت SFP ترانسسیور |
| نوع کانکتور | رابط اتصال LC واحد |
| نوع فیبر | SMF |
| طول موج | 1550nm/1310nm |
| فاصله | 20 کيلومتر |
| مطابقت دارد | مطابق با مشخصات MSA SFP |
| نرخ داده | نرخ داده های عملیاتی تا 1.25Gbps |
| محدوده دما | -40°C ~ +85°C |
| DDMI | بله |
| منبع برق | واحد 3.3V منبع برق و رابط منطق TTL |
| پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | |
| فرستنده | |||||||
| طول موج مرکزی | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
| عرض طیف*Nاره4 | ∆λ | 4 | nm | FP-LD | |||
| 1 | nm | DFB-LD | |||||
| متوسط قدرت خروجی | Pخارج | -9 | -3 | دی بی ام | |||
| نسبت انقراض | اورژانس | 10 | دی بی | ||||
| متوسط قدرت فرستنده خاموش | Pخاموش | -۴۵ | دی بی ام | ||||
| خروجی چشم نوری | مطابق با ماسک چشم Telcordia GR-253-CORE و IEEE 802.3ah-2004 | ||||||
| گیرنده | |||||||
| طول موج مرکزی | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| حساسیت*Nاره5 | PIN | -22 | دی بی ام | ||||
| بیش از حد گیرنده | اضافه بار | -3 | دی بی ام | ||||
| از دست دادن بازگشت نوری | 12 | دی بی | |||||
| LOS ادعا کرد | لوسا | -35 | دی بی ام | ||||
| در مورد موارد زیر به شرح زیر است: | از دست دادن | -25 | دی بی ام | ||||
| هیسترسیس LOS | 0.5 | 4 | دی بی | ||||

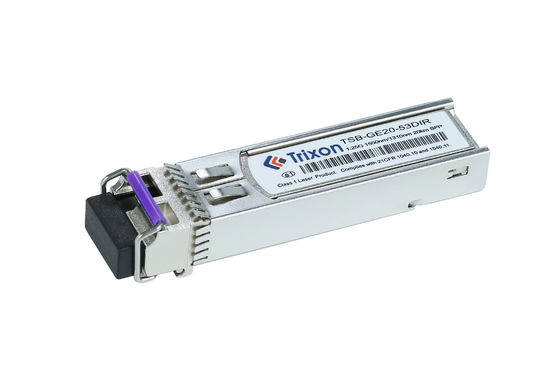

گیرنده TSB-GE20-53DIR برای شبکه های ارتباطات نوری که نرخ داده 1.25 گیگابایت ثانیه کافی است مناسب است.
ویژگی BIDI (دو جهت) اجازه می دهد تا ارتباطات دو جهت را از طریق یک فیبر واحد، با استفاده از طول موج های مختلف برای انتقال و دریافت سیگنال ها انجام دهد.این باعث می شود آن را مناسب برای برنامه های کاربردی که در آن تنها یک فیبر در دسترس است و یا برای پیاده سازی مقرون به صرفه.
فاصله انتقال 20 کیلومتر آن را برای شبکه های ارتباطی نوری متوسط، مانند شبکه های محلی (LAN) ، شبکه های شهری یا شبکه های دانشگاه مناسب می کند.
The specific wavelength combination of 1550nm and 1310nm suggests that this transceiver is likely designed for use in GPON (Gigabit Passive Optical Network) or EPON (Ethernet Passive Optical Network) applicationsاین فناوری های دسترسی فیبر نوری محبوب هستند که برای خدمات پهن باند در محیط های مسکونی و تجاری استفاده می شوند.
طیف گسترده ای از دما از -40 ° C تا + 85 ° C باعث می شود این گیرنده مناسب برای استفاده در شرایط محیطی خشن مانند محیط های بیرونی یا صنعتی باشد.
نرخ داده: ماژول های گیرنده را می توان برای پشتیبانی از نرخ داده های مختلف بر اساس الزامات خاص شبکه سفارشی کرد. این می تواند شامل گزینه هایی مانند 1Gbps، 10Gbps، 25Gbps،یا نرخ داده های بالاتر.
فاصله انتقال: فاصله انتقال یک ماژول گیرنده را می توان برای پاسخگویی به نیازهای خاص شبکه سفارشی کرد. گزینه های سفارشی ممکن است شامل کوتاه مدت، میان مدت،یا فاصله های طولانی.
طول موج: گیرنده ها می توانند بسته به زیرساخت های شبکه و الزامات، در طول موج های خاص مانند 850nm، 1310nm یا 1550nm کار کنند.
محدوده دما: ماژول های گیرنده را می توان برای کار در محدوده دما مشخصی سفارشی کرد تا عملکرد مطلوب را در شرایط محیطی مختلف تضمین کند.مانند محدوده های دمای طولانی یا محیط های صنعتی تخصصی.
رابط کانکتور: گزینه های سفارشی برای رابط کانکتور می تواند شامل انواع مختلفی مانند کانکتورهای LC، SC یا MPO باشد.بسته به تجهیزات شبکه خاص و زیرساخت های کابل کشی مورد استفاده.
پشتیبانی از پروتکل: گیرنده ها را می توان برای پشتیبانی از پروتکل ها و استانداردهای مختلف، مانند اترنت، کانال فیبر، SONET / SDH، یا استانداردهای خاص صنعت سفارشی کرد.
فاکتور فرم: گزینه های سفارشی سازی ممکن است شامل فاکتورهای فرم مختلف، از جمله SFP، SFP +، QSFP یا CFP باشد، برای اطمینان از سازگاری با تجهیزات شبکه مورد استفاده.
ویژگی های اضافی: بسته به الزامات خاص، ماژول های گیرنده می توانند با ویژگی های اضافی مانند نظارت دیجیتال تشخیص (DDM) ،که قابلیت های نظارت و تشخیص در زمان واقعی را فراهم می کند.
ما پشتیبانی فنی و خدمات را برای ماژول SFP Transceiver ارائه می دهیم.
ما 24/7 خدمات مشتری و پشتیبانی فنی را از طریق تلفن، ایمیل و چت آنلاین ارائه می دهیم. تیم خدمات ما برای کمک به هر گونه سوال یا مشکلی که ممکن است داشته باشید در دسترس است.
ما همچنین طیف گسترده ای از خدمات را برای کمک به نصب، نگهداری و عیب یابی ارائه می دهیم. تکنسین های باتجربه ما می توانند در راه اندازی ماژول کمک کنند.بهینه سازی عملکردو هر مشکل سخت افزاری یا نرم افزاری را برطرف می کند.
ما پوشش گارانتی جامع برای ماژول SFP Transceiver ارائه می دهیم. گارانتی های ما شامل قطعات و نیروی کار و همچنین دسترسی به خدمات تعمیر و پشتیبانی ما است.
ماژول گیرنده SFP باید در یک بسته محافظ استاتیک بسته بندی شود تا خطر آسیب ESD (افزایش الکترواستاتیک) را به حداقل برساند.هر ماژول باید به صورت جداگانه با حفاظت ESD بسته بندی شود و بسته بندی باید با شماره بخش و سایر اطلاعات مربوطه برچسب گذاری شود..
برای حمل و نقل، ماژول گیرنده SFP باید در یک جعبه کارتونی محکم با پوشاندن و برچسب گذاری مناسب ارسال شود. یک شماره ردیابی اگر در دسترس باشد باید به مشتری ارائه شود.
