این SFP Transceiver Module یک گیرنده نوری با عملکرد بالا و مقرون به صرفه برای 10 کیلومتر پیوندهای SMF است. این با مشخصات SFP Multi-Source Agreement (MSA) مطابقت دارد.این ماژول برای کاربردهای پورت کوچک فاکتور کوچک (SFP) ساخته شده است.، و طراحی شده است تا با یک منبع تغذیه 3.3V و رابط منطق TTL کار کند. این ماژول از وصل کردن گرم پشتیبانی می کند و محدوده دمایی آن از -5 ° C تا +70 ° C است.همچنین دارای ویژگی دیجیتال تشخیصی نظارت رابط (DDMI)، که به کاربر امکان می دهد پارامترهای زمان واقعی گیرنده را مانند دمای، ولتاژ، جریان لزر، انتقال قدرت نوری و دریافت قدرت نوری نظارت کند.برای کاربردهای ماژول گیرنده نوری LR طراحی شده است.
پارامتر | ارزش |
---|---|
نام محصول | 1.25G GBE دو جهت SFP ترانسسیور |
نوع کانکتور | رابط اتصال LC واحد |
نوع فیبر | SMF |
طول موج | 1550nm/1310nm |
فاصله | 20 کيلومتر |
مطابقت دارد | مطابق با مشخصات MSA SFP |
نرخ داده | نرخ داده های عملیاتی تا 1.25Gbps |
محدوده دما | -5°C ~+70°C |
DDMI | بله |
منبع برق | واحد 3.3V منبع برق و رابط منطق TTL |
(1310nm/1550nm،FP/DFBو PIN،20 هزارm)
پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | |
فرستنده | |||||||
طول موج مرکزی | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
عرض طیف*Nاره4 | ∆λ | 4 | nm | FP-LD | |||
1 | nm | DFB-LD | |||||
متوسط قدرت خروجی | Pخارج | -9 | -3 | دی بی ام | |||
نسبت انقراض | اورژانس | 10 | دی بی | ||||
متوسط قدرت فرستنده خاموش | Pخاموش | -۴۵ | دی بی ام | ||||
خروجی چشم نوری | مطابق با ماسک چشم Telcordia GR-253-CORE و IEEE 802.3ah-2004 | ||||||
گیرنده | |||||||
طول موج مرکزی | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
حساسیت*Nاره5 | PIN | -22 | دی بی ام | ||||
بیش از حد گیرنده | اضافه بار | -3 | دی بی ام | ||||
از دست دادن بازگشت نوری | 12 | دی بی | |||||
LOS ادعا کرد | لوسا | -35 | دی بی ام | ||||
در مورد موارد زیر به شرح زیر است: | از دست دادن | -25 | دی بی ام | ||||
هیسترسیس LOS | 0.5 | 4 | دی بی |

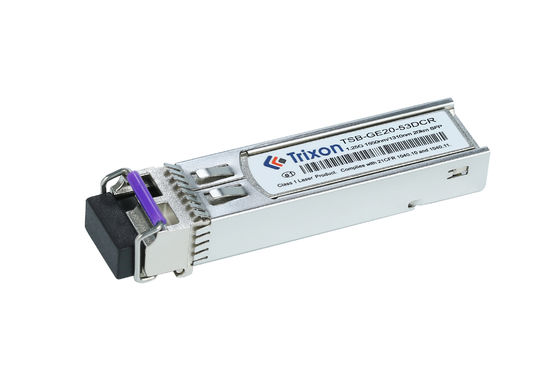

ماژول گیرنده SFP 1.25G Trixon TSB-GE20-53DCR به منظور ارائه ارتباطات قابل اعتماد داده در طول 20 کیلومتر فیبر تک حالت طراحی شده است.آن را ارائه می دهد طیف گسترده ای از دمای از -5 ° C به +70 ° C و ویژگی های DDMI برای بهبود عملکرداین دستگاه از یک منبع برق 3.3 ولت و رابط منطقی TTL استفاده می کند. رابط یک کانکتور LC برای اتصال آسان است. ساخته شده در چین، Trixon TSB-GE20-53DCR 1.ماژول 25G SFP یک راه حل ایده آل برای ارتباطات داده و نیازهای شبکه استآن را برای ارائه عملکرد قابل اعتماد برای برنامه های کاربردی که نیاز به انتقال داده های با سرعت بالا در مسافت های طولانی طراحی شده است.این ماژول گیرنده چند وجهی دارای مصرف انرژی کم است و با طیف گسترده ای از.25G SFP ماژول های گیرنده. ماژول گیرنده TSB-GE20-53DCR 1.25G SFP Trixon یک انتخاب ایده آل برای ارتباطات داده و نیازهای شبکه است.این طیف گسترده ای از دمای -5 °C تا +70 °C را ارائه می دهد، DDMI، واحد 3.3V منبع برق و TTL رابط منطقی، و یک واحد LC کانکتور برای اتصال آسان.این ماژول گیرنده قابل اعتماد و متنوع در چین تولید می شود و یک راه حل مقرون به صرفه برای ارتباطات داده و نیازهای شبکه ارائه می دهد.
سفارشی سازی طول موج: این گیرنده از انتقال یک طرفه بین طول موج 1550nm و 1310nm پشتیبانی می کند.شما می توانید پیکربندی مناسب طول موج بر اساس نیازهای شبکه خاص خود را انتخاب کنید.
فاصله انتقال: این گیرنده برای فیبر تک حالت (SMF) با حداکثر فاصله انتقال 20 کیلومتر طراحی شده است.شما می توانید با تامین کننده یا سازنده تماس بگیرید تا ببینید آیا نسخه های دیگر یا گزینه های موجود وجود دارد.
محدوده دمای عملیاتی: گیرنده استاندارد TSB-GE20-53DCR در محدوده دمای -5°C تا +70°C کار می کند.شما می توانید از تامین کننده یا سازنده خود بپرسید که آیا نسخه های سفارشی برای شرایط دمای پایین تر یا بالاتر وجود دارد.
نوع کانکتور فیبر نوری: این گیرنده از کانکتور فیبر نوری استاندارد استفاده می کند، معمولا نوع LC (Lucent Connector) است. اگر از انواع دیگر کانکتورها در شبکه خود استفاده می کنید،شما می توانید با تامین کننده یا سازنده خود بحث کنید که آیا نسخه های سفارشی برای نوع اتصال خاص شما وجود دارد..
ما پشتیبانی فنی و خدمات را برای ماژول SFP Transceiver ارائه می دهیم.
ما 24/7 خدمات مشتری و پشتیبانی فنی را از طریق تلفن، ایمیل و چت آنلاین ارائه می دهیم. تیم خدمات ما برای کمک به هر گونه سوال یا مشکلی که ممکن است داشته باشید در دسترس است.
ما همچنین طیف گسترده ای از خدمات را برای کمک به نصب، نگهداری و عیب یابی ارائه می دهیم. تکنسین های باتجربه ما می توانند در راه اندازی ماژول کمک کنند.بهینه سازی عملکردو هر مشکل سخت افزاری یا نرم افزاری را برطرف می کند.
ما پوشش گارانتی جامع برای ماژول SFP Transceiver ارائه می دهیم. گارانتی های ما شامل قطعات و نیروی کار و همچنین دسترسی به خدمات تعمیر و پشتیبانی ما است.
ماژول گیرنده SFP باید در یک بسته محافظ استاتیک بسته بندی شود تا خطر آسیب ESD (افزایش الکترواستاتیک) را به حداقل برساند.هر ماژول باید به صورت جداگانه با حفاظت ESD بسته بندی شود و بسته بندی باید با شماره بخش و سایر اطلاعات مربوطه برچسب گذاری شود..
برای حمل و نقل، ماژول گیرنده SFP باید در یک جعبه کارتونی محکم با پوشاندن و برچسب گذاری مناسب ارسال شود. یک شماره ردیابی اگر در دسترس باشد باید به مشتری ارائه شود.
کد فایل: DS100033
