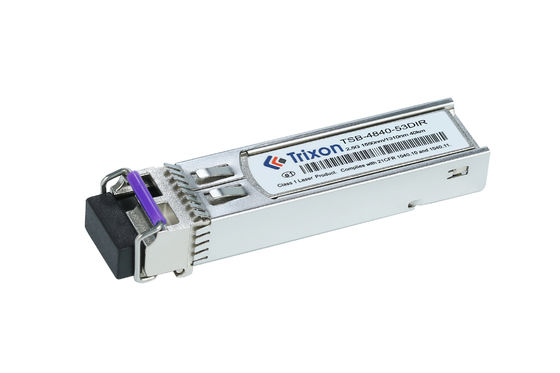

OC-48/STM-16 Transceiver SFP دو طرفه یک ماژول با عملکرد بالا و مقرون به صرفه برای سیستم های ارتباطی فیبر نوری است.این ماژول از رابط اتصال LC واحد و نرخ داده های عملیاتی تا 2 پشتیبانی می کند.5 گيگابايت در هر ثانیه. با استانداردهاي SFP MSA و RoHS سازگار است.
ماژول SFP Transceiver برای استفاده با فیبرهای تک حالت (SMF) و طول موج 1550nm/1310nm طراحی شده است.دسترسی به مناطق شهری و ارتباطات بین ساختمان هااین دستگاه دارای مصرف برق کم، هزینه پایین و قابلیت اطمینان بالا است و با توافق نامه چند منبع قابل اتصال (MSA) سازگار است.
این ماژول گیرنده برای کاربردهایی که نیاز به گیرنده نوری با عملکرد بالا و هزینه پایین با ویژگی های پیشرفته دارند، ایده آل است.از کار دوگانه کامل پشتیبانی می کند و برای برآورده کردن و فراتر رفتن از الزامات استانداردهای LR و LC طراحی شده استاین ماژول با طیف گسترده ای از سیستم های نوری سازگار است و سرعت داده های بالا را با عملکرد عالی فراهم می کند.
انتقال دهنده OC-48/STM-16 دو طرفه SFP یک راه حل ایده آل برای نیازهای ارتباطات نوری با سرعت بالا و هزینه کم ارائه می دهد.فرستنده نوری ارزان قیمت با ویژگی های پیشرفتهبا سرعت داده های بالا، مصرف انرژی پایین و طراحی قوی، واحد یک انتخاب ایده آل برای انواع برنامه های کاربردی است.
ویژگی | ارزش |
---|---|
نام محصول | OC-48/STM-16 SFP Transceiver دو جهت |
نرخ داده | تا 2.5 گيگابايت در ثانیه |
فاصله | 40 کيلومتر |
منبع برق | واحد 3.3V منبع برق و رابط منطق TTL |
نوع فیبر | SMF |
طول موج | 1550nm/1310nm |
DDMI | بله |
نوع کانکتور | رابط اتصال LC واحد |
محدوده دما | -40°C ~ +85°C |
قابل وصل کردن | قابل وصل کردن گرم |
(1310nm/1550nmDFBو PIN،چهل هزارm)
پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | ||
فرستنده | ||||||||
طول موج مرکزی | λc | 1260 | 1310 | 1360 | nm | 1310nmTX/1550nmRX | ||
1500 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | ||||
عرض طیف*Nاره4 | ∆λ | 1 | nm | DFB-LD | ||||
متوسط قدرت خروجی | Pخارج | -2 | +3 | دی بی ام | ||||
نسبت انقراض | اورژانس | 8.2 | دی بی | |||||
متوسط قدرت فرستنده خاموش | Pخاموش | -۴۵ | دی بی ام | |||||
خروجی چشم نوری | سازگار با ITU-T G.957 | |||||||
گیرنده | ||||||||
طول موج مرکزی | λc | 1530 | 1550 | 1570 | nm | 1310nmTX/1550nmRX | ||
1260 | 1310 | 1360 | nm | 1550nmTX/1310nmRX | ||||
حساسیت*Nاره5 | PIN | -20 | دی بی ام | 1310nmTX/1550nmRX | ||||
-27 | دی بی ام | 1550nmTX/1310nmRX | ||||||
بیش از حد گیرنده | اضافه بار | -9 | دی بی ام | |||||
از دست دادن بازگشت نوری | 12 | دی بی | ||||||
LOS ادعا کرد | لوسا | -42 | دی بی ام | |||||
در مورد موارد زیر به شرح زیر است: | از دست دادن | -28 | دی بی ام | |||||
هیسترسیس LOS | 0.5 | 4 | دی بی |
توجه: VSCEL LD و FP LD عرض طیف اندازه گیری شده RMS، DFB LD عرض طیف اندازه گیری شده 20dB.
توجه: حداقل متوسط قدرت نوری اندازه گیری شده در BER کمتر از 1E-10@pattern PRBS27-1@ER=10dB است.
شبکه های مخابراتی: می تواند در شبکه های مخابراتی برای انتقال داده های با سرعت بالا، مانند زیرساخت های ستون فقرات یا اتصالات طولانی استفاده شود.
شبکه های منطقه ی بزرگ (MAN): فرستنده می تواند در MAN ها برای ارائه اتصال بین مکان های مختلف در یک شهر یا منطقه ی بزرگ استفاده شود.
مراکز داده: می تواند در محیط های مرکز داده برای اتصال سوئیچ ها، روترها و سایر تجهیزات شبکه از طریق فیبر تک حالت استفاده شود.
فیبر به خانه (FTTH): گیرنده می تواند در استقرار FTTH برای ارائه دسترسی اینترنت با سرعت بالا به کاربران مسکونی و تجاری در مسافت های طولانی استفاده شود.
Backhaul بی سیم: می تواند در کاربردهای backhaul بی سیم برای اتصال ایستگاه های پایه و انتقال داده ها از طریق پیوندهای فیبر نوری استفاده شود.
برنامه های پخش و ویدئویی: این گیرنده می تواند در برنامه های پخش و ویدئویی برای انتقال سیگنال های ویدیویی با کیفیت بالا در مسافت های طولانی مورد استفاده قرار گیرد.
شبکه های صنعتی: می تواند در محیط های صنعتی برای ارتباطات داده های قابل اعتماد و با سرعت بالا، مانند در بخش های نفت و گاز، حمل و نقل یا تولید استفاده شود.
طول موج: بسته به نیازهای شما، شما می توانید از ترکیبی از طول موج های مختلف برای متناسب با نیازهای خاص فیبر و فاصله انتقال خود را انتخاب کنید.
فاصله انتقال: شما می توانید فاصله انتقال را برای انطباق با معماری های مختلف شبکه و نیازهای انتقال سفارشی کنید.
محدوده دمای کار:شما می توانید محدوده درجه حرارت عملیاتی را با توجه به الزامات شرایط محیطی برای اطمینان از قابلیت اطمینان و ثبات دستگاه در شرایط مختلف درجه حرارت سفارشی کنید.
سازگاری: شما می توانید انتخاب کنید تا رابط را برای سازگاری با دستگاه های شبکه یا پروتکل های خاص برای اطمینان از ادغام یکپارچه با تجهیزات موجود سفارشی کنید.
الزامات خاص: اگر شما هر گونه الزامات خاص دیگر، مانند بودجه قدرت، عملکرد نوری، اندازه، و غیره، شما می توانید به طور دقیق با تامین کننده بحث و سفارشی TSB-GE10-53DIR.
ما پشتیبانی فنی و خدمات را برای ماژول SFP Transceiver ما ارائه می دهیم. کارکنان دوستانه و آگاه ما در دسترس هستند تا به شما در هر گونه سوال یا نگرانی که ممکن است در مورد محصول ما داشته باشید کمک کنند.
ما افتخار می کنیم که بهترین تجربه و کیفیت خدمات را به مشتریان خود ارائه می دهیم.لطفاً در تماس با ما ترديد نکنید!
بسته بندی و حمل و نقل ماژول SFP Transciver
ماژول SFP Transciver در یک جعبه با یک بالش داخلی ضدصدمه بسته بندی شده است. جعبه با توصیف واضح محصول و یک بارکد برچسب گذاری شده است.سپس جعبه را در جعبه حمل و نقل بزرگتر با کمربند کافی برای محافظت از محصول در طول حمل و نقل قرار می دهندجعبه حمل و نقل به طور امن مهر و موم شده و با آدرس مقصد و اطلاعات تماس برچسب گذاری شده است.
کد فایل: DS100040
