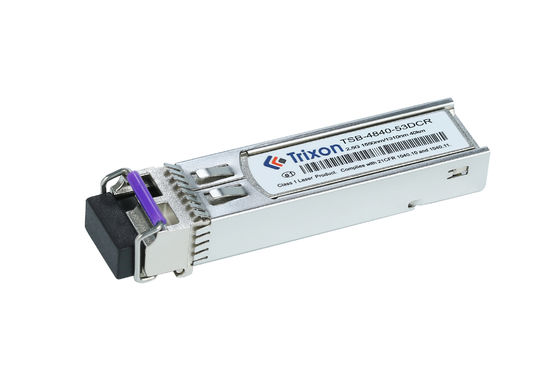

OC-48/STM-16 Transceiver SFP دو طرفه یک ماژول با عملکرد بالا و مقرون به صرفه برای سیستم های ارتباطی فیبر نوری است.این ماژول از رابط اتصال LC واحد و نرخ داده های عملیاتی تا 2 پشتیبانی می کند.5 گيگابايت در هر ثانیه. با استانداردهاي SFP MSA و RoHS سازگار است.
ماژول SFP Transceiver برای استفاده با فیبرهای تک حالت (SMF) و طول موج 1550nm/1310nm طراحی شده است.دسترسی به مناطق شهری و ارتباطات بین ساختمان هااین دستگاه دارای مصرف برق کم، هزینه پایین و قابلیت اطمینان بالا است و با توافق نامه چند منبع قابل اتصال (MSA) سازگار است.
این ماژول گیرنده برای کاربردهایی که نیاز به گیرنده نوری با عملکرد بالا و هزینه پایین با ویژگی های پیشرفته دارند، ایده آل است.از کار دوگانه کامل پشتیبانی می کند و برای برآورده کردن و فراتر رفتن از الزامات استانداردهای LR و LC طراحی شده استاین ماژول با طیف گسترده ای از سیستم های نوری سازگار است و سرعت داده های بالا را با عملکرد عالی فراهم می کند.
انتقال دهنده OC-48/STM-16 دو طرفه SFP یک راه حل ایده آل برای نیازهای ارتباطات نوری با سرعت بالا و هزینه کم ارائه می دهد.فرستنده نوری ارزان قیمت با ویژگی های پیشرفتهبا سرعت داده های بالا، مصرف انرژی پایین و طراحی قوی، واحد یک انتخاب ایده آل برای انواع برنامه های کاربردی است.
ویژگی | ارزش |
---|---|
نام محصول | OC-48/STM-16 SFP Transceiver دو جهت |
نرخ داده | تا 2.5 گيگابايت در ثانیه |
فاصله | 40 کيلومتر |
منبع برق | واحد 3.3V منبع برق و رابط منطق TTL |
نوع فیبر | SMF |
طول موج | 1550nm/1310nm |
DDMI | بله |
نوع کانکتور | رابط اتصال LC واحد |
محدوده دما | -5°C ~+70°C |
قابل وصل کردن | قابل وصل کردن گرم |
(1310nm/1550nmDFBو PIN،چهل هزارm)
پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | ||
فرستنده | ||||||||
طول موج مرکزی | λc | 1260 | 1310 | 1360 | nm | 1310nmTX/1550nmRX | ||
1500 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | ||||
عرض طیف*Nاره4 | ∆λ | 1 | nm | DFB-LD | ||||
متوسط قدرت خروجی | Pخارج | -2 | +3 | دی بی ام | ||||
نسبت انقراض | اورژانس | 8.2 | دی بی | |||||
متوسط قدرت فرستنده خاموش | Pخاموش | -۴۵ | دی بی ام | |||||
خروجی چشم نوری | سازگار با ITU-T G.957 | |||||||
گیرنده | ||||||||
طول موج مرکزی | λc | 1530 | 1550 | 1570 | nm | 1310nmTX/1550nmRX | ||
1260 | 1310 | 1360 | nm | 1550nmTX/1310nmRX | ||||
حساسیت*Nاره5 | PIN | -20 | دی بی ام | 1310nmTX/1550nmRX | ||||
-27 | دی بی ام | 1550nmTX/1310nmRX | ||||||
بیش از حد گیرنده | اضافه بار | -9 | دی بی ام | |||||
از دست دادن بازگشت نوری | 12 | دی بی | ||||||
LOS ادعا کرد | لوسا | -42 | دی بی ام | |||||
در مورد موارد زیر به شرح زیر است: | از دست دادن | -28 | دی بی ام | |||||
هیسترسیس LOS | 0.5 | 4 | دی بی |
توجه: VSCEL LD و FP LD عرض طیف اندازه گیری شده RMS، DFB LD عرض طیف اندازه گیری شده 20dB.
توجه: حداقل متوسط قدرت نوری اندازه گیری شده در BER کمتر از 1E-10@pattern PRBS27-1@ER=10dB است.
شبکه های مخابراتی: این ماژول برای شبکه های مخابراتی مناسب است و امکان انتقال داده های با سرعت بالا را در نرخ های OC-48/STM-16 فراهم می کند.از ارتباطات قابل اعتماد در فاصله های طولانی تا 40 کیلومتر پشتیبانی می کند.
شبکه های منطقه بزرگ (MAN): ماژول را می توان در MAN ها برای اتصال گره های شبکه در سراسر یک شهر یا منطقه بزرگ استفاده کرد.این سیستم انتقال داده و اتصال شبکه را در زیرساخت های MAN فراهم می کند..
فیبر به خانه (FTTH): این ماژول از استفاده از FTTH پشتیبانی می کند و امکان ارائه خدمات پهن باند با سرعت بالا به ساختمان های مسکونی و تجاری را فراهم می کند.این امکان را برای کاربران نهایی فراهم می کند تا ارتباطات قابل اعتماد و پهنای باند بالا را فراهم کنند..
مراکز داده: در مراکز داده که می تواند بین تجهیزات شبکه ای مانند سوئیچ ها، روترها و سرورها ارتباط برقرار کند مفید است.ماژول امکان انتقال داده های کارآمد در زیرساخت های مرکز داده را فراهم می کند.
شبکه های سازمانی: ماژول می تواند در شبکه های سازمانی برای ایجاد اتصالات قابل اعتماد و پهنای باند بالا بین دفاتر یا ساختمان های مختلف مستقر شود.این کار ارتباطات و انتقال داده های کارآمد در شبکه شرکت را تسهیل می کند..
ارائه دهندگان خدمات اینترنتی (ISPs): ارائه دهندگان خدمات اینترنتی می توانند از این ماژول برای ارائه اتصال اینترنت با سرعت بالا به مشتریان خود استفاده کنند.تضمین دسترسی قابل اعتماد و سریع به اینترنت.
Backhaul بی سیم: این ماژول برای برنامه های بی سیم backhaul مناسب است، انتقال داده بین ایستگاه های پایه سلولی و شبکه اصلی را امکان پذیر می کند.از گسترش و بهبود شبکه های ارتباطات بی سیم حمایت می کند.
پیکربندی طول موج: اگر شما نیاز به پیکربندی طول موج متفاوت از استاندارد 1550nm/1310nm دارید، می توانید نیازهای طول موج خاص خود را با تولید کننده بحث کنید.آنها ممکن است گزینه های سفارشی را برای مطابقت با طول موج مورد نظر شما ارائه دهند.
فاصله: ماژول استاندارد TSB-4840-53DCR دارای ظرفیت فاصله 40 کیلومتری است. اگر به فاصله انتقال طولانی تر یا کوتاه تر نیاز دارید،شما می توانید نیازهای خود را با تولید کننده برای کشف در دسترس بودن گزینه های سفارشی بحث کنید.
محدوده دمایی: اگر محدوده دمای استاندارد از -5°C تا +70°C با محیط کار شما مطابقت نداشته باشد،شما می توانید در مورد امکان سفارشی سازی محدوده دما برای مناسب تر شرایط خاص خود را پرسید.
نوع کانکتور: ماژول ممکن است با یک نوع کانکتور خاص (به عنوان مثال، LC، SC) عرضه شود.شما می توانید امکان سفارشی سازی را با تولید کننده بحث کنید.
بودجه برق: اگر نیاز به بودجه برق خاص برای شبکه خود دارید، می توانید با تولید کننده بحث کنید تا تعیین کنید که آیا ماژول می تواند برای برآورده کردن این الزامات سفارشی شود.
سازگاری: اگر شما مشکلات سازگاری با تجهیزات موجود یا تنظیمات شبکه خود را دارید،شما می توانید با تولید کننده بحث کنید تا اطمینان حاصل شود که ماژول سفارشی با محیط خاص شما سازگار خواهد بود.
ما پشتیبانی فنی و خدمات را برای ماژول SFP Transceiver ما ارائه می دهیم. کارکنان دوستانه و آگاه ما در دسترس هستند تا به شما در هر گونه سوال یا نگرانی که ممکن است در مورد محصول ما داشته باشید کمک کنند.
ما افتخار می کنیم که بهترین تجربه و کیفیت خدمات را به مشتریان خود ارائه می دهیم.لطفاً در تماس با ما ترديد نکنید!
بسته بندی و حمل و نقل ماژول SFP Transciver
ماژول SFP Transciver در یک جعبه با یک بالش داخلی ضدصدمه بسته بندی شده است. جعبه با توصیف واضح محصول و یک بارکد برچسب گذاری شده است.سپس جعبه را در جعبه حمل و نقل بزرگتر با کمربند کافی برای محافظت از محصول در طول حمل و نقل قرار می دهندجعبه حمل و نقل به طور امن مهر و موم شده و با آدرس مقصد و اطلاعات تماس برچسب گذاری شده است.
کد فایل: DS100040
