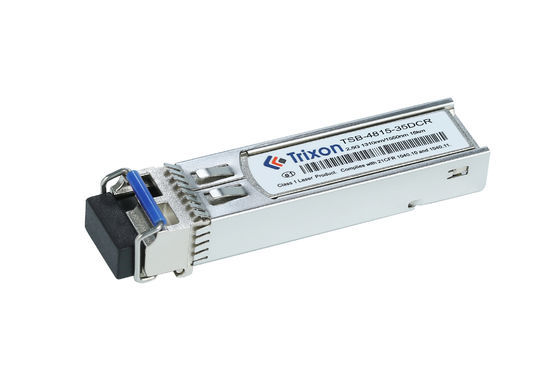

SFP Transciver Module یک ماژول گیرنده نوری با کیفیت بالا با یک منبع برق 3.3V و رابط منطقی TTL است. این ماژول کاملا با استاندارد IEEE 802 مطابقت دارد.3ae 10GBASE-SR/SW و SFF-8472 و همچنین SFP MSAاین ماژول از طول موج 1310nm/1550nm و حداکثر فاصله تا 15 کیلومتر پشتیبانی می کند.
پارامتر | ارزش |
---|---|
DDMI | بله |
طول موج | 1310nm/1550nm |
منبع برق | واحد 3.3V منبع برق و رابط منطق TTL |
فاصله | 15 کيلومتر |
نام محصول | OC-48/STM-16 SFP Transceiver دو جهت |
نوع فیبر | SMF |
نرخ داده | نرخ داده های عملیاتی تا 2.5 گیگابایت در ثانیه |
محدوده دما | -5°C ~+70°C |
نوع کانکتور | رابط اتصال LC واحد |
قابل وصل کردن | قابل وصل کردن گرم |
(1310nm/1550 nmDFBو PIN،15 هزارm)
پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | ||
فرستنده | ||||||||
طول موج مرکزی | λc | 1260 | 1310 | 1360 | nm | 1310nmTX/1550nmRX | ||
1500 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | ||||
عرض طیف*Nاره4 | ∆λ | 1 | nm | DFB-LD | ||||
متوسط قدرت خروجی | Pخارج | -5 | 0 | دی بی ام | ||||
نسبت انقراض | اورژانس | 8.2 | دی بی | |||||
متوسط قدرت فرستنده خاموش | Pخاموش | -۴۵ | دی بی ام | |||||
خروجی چشم نوری | سازگار با ITU-T G.957 | |||||||
گیرنده | ||||||||
طول موج مرکزی | λc | 1530 | 1550 | 1570 | nm | 1310nmTX/1550nmRX | ||
1260 | 1310 | 1360 | nm | 1550nmTX/1310nmRX | ||||
حساسیت*Nاره5 | PIN | -۱۸ | دی بی ام | |||||
بیش از حد گیرنده | اضافه بار | 0 | دی بی ام | |||||
از دست دادن بازگشت نوری | 12 | دی بی | ||||||
LOS ادعا کرد | لوسا | -35 | دی بی ام | |||||
در مورد موارد زیر به شرح زیر است: | از دست دادن | -19 | دی بی ام | |||||
هیسترسیس LOS | 0.5 | دی بی |
فیبر به خانه (FTTH): گیرنده TSB-4815-35DCR می تواند در استقرار FTTH برای ارائه دسترسی اینترنت با سرعت بالا به کاربران مسکونی استفاده شود.این امکان انتقال داده های دو طرفه را از طریق یک فیبر نوری واحد فراهم می کند، بهینه سازی استفاده از زیرساخت های فیبر.
شبکه های منطقه بزرگ (MAN): در مناطق بزرگ، گیرنده می تواند در MAN ها برای اتصال گره های مختلف شبکه در مسافت های طولانی تر استفاده شود.این اجازه می دهد تا برای انتقال داده های کارآمد و پشتیبانی از برنامه های پهنای باند بالا.
شبکه های سازمانی: فرستنده در شبکه های سازمانی که نیاز به اتصال قابل اعتماد و با سرعت بالا دارند، کاربردهایی را پیدا می کند.می توان از آن برای اتصال بین ساختمان ها یا بخش های مختلف در یک محوطه دانشگاهی یا شبکه شرکت استفاده کرد..
ارتباط بین مراکز داده (DCI): گیرنده TSB-4815-35DCR می تواند ارتباط بین مراکز داده را در مسافت های متوسط تسهیل کند. این امکان انتقال داده با سرعت بالا بین مراکز داده را فراهم می کند ،پشتیبانی از تکرار ذخیره سازی، بازیابی فاجعه و سایر برنامه های حیاتی.
زیرساخت های مخابراتی: این گیرنده برای برنامه های زیرساخت مخابراتی، از جمله اتصال ایستگاه های پایه، راس های رادیویی از راه دور و دفاتر مرکزی مناسب است.این امکان را می دهد انتقال کارآمد و قابل اعتماد سیگنال های صوتی و داده در شبکه های مخابراتی.
فاصله انتقال: فاصله انتقال استاندارد برای گیرنده 15 کیلومتر است. با این حال، می توان آن را سفارشی کرد تا از مسافت های طولانی تر یا کوتاه تر بر اساس نیازهای خاص شبکه پشتیبانی کند.
طول موج: گیرنده در طول موج دو طرفه 1310nm برای ترافیک رو به جلو و 1550nm برای ترافیک پایین جریان کار می کند.اگر نیاز به طول موج خاص یا نیازهای سازگاری وجود داشته باشد، فرستنده می تواند مطابق با آن سفارشی شود.
محدوده دمایی: گیرنده برای کار در محدوده دمایی -5°C تا +70°C طراحی شده است. اگر محیط استفاده نیاز به محدوده دمایی وسیع تر یا باریک تر داشته باشد،فرستنده می تواند سفارشی شود تا این مشخصات را برآورده کند..
نوع کانکتور فیبر: این گیرنده معمولاً با کانکتورهای فیبر استاندارد مانند LC یا SC در دسترس است.می تواند برای پشتیبانی از انواع دیگر کانکتورها بر اساس زیرساخت های موجود شبکه یا الزامات خاص سفارشی شود..
نظارت دیجیتال تشخیصی (DDM): گیرنده را می توان سفارشی کرد تا قابلیت DDM را شامل شود، که نظارت در زمان واقعی و اطلاعات تشخیصی در مورد عملکرد گیرنده را فراهم می کند,مانند سطوح قدرت نوری، دمای و ولتاژ.
سازگاری با تجهیزات مختلف شبکه: گیرنده می تواند سفارشی شود تا سازگاری با سوئیچ های شبکه خاص، روترها یا سایر تجهیزات شبکه را تضمین کند.این شامل انطباق با پروتکل های خاص، استانداردها یا رابط ها.
ما پشتیبانی فنی و خدمات را برای ماژول های SFP Transceiver ارائه می دهیم. ما یک تیم از متخصصان بسیار آموزش دیده داریم تا به شما در هر گونه مشکلی که ممکن است در هنگام استفاده از محصول ما روبرو شوید کمک کنیم.خدمات ما شامل:
ما متعهد به ارائه خدمات مشتری عالی و پشتیبانی فنی هستیم. اگر شما هر گونه سوال دارید یا به کمک با محصول ما نیاز دارید، لطفاً با ما تماس بگیرید.
بسته بندی و حمل و نقل ماژول SFP:
ماژول SFP Transceiver به طور ایمن در یک جعبه محافظت شده از تخلیه الکترواستاتیک (ESD) بسته بندی شده است که با ورودی های فوم مجهز است که ماژول را از شوک و ارتعاش محافظت می کند.سپس جعبه را در جعبه ای بزرگتر با پوششی اضافی برای اطمینان از تحویل ایمن بسته می شود.
کد فایل: DS100040
