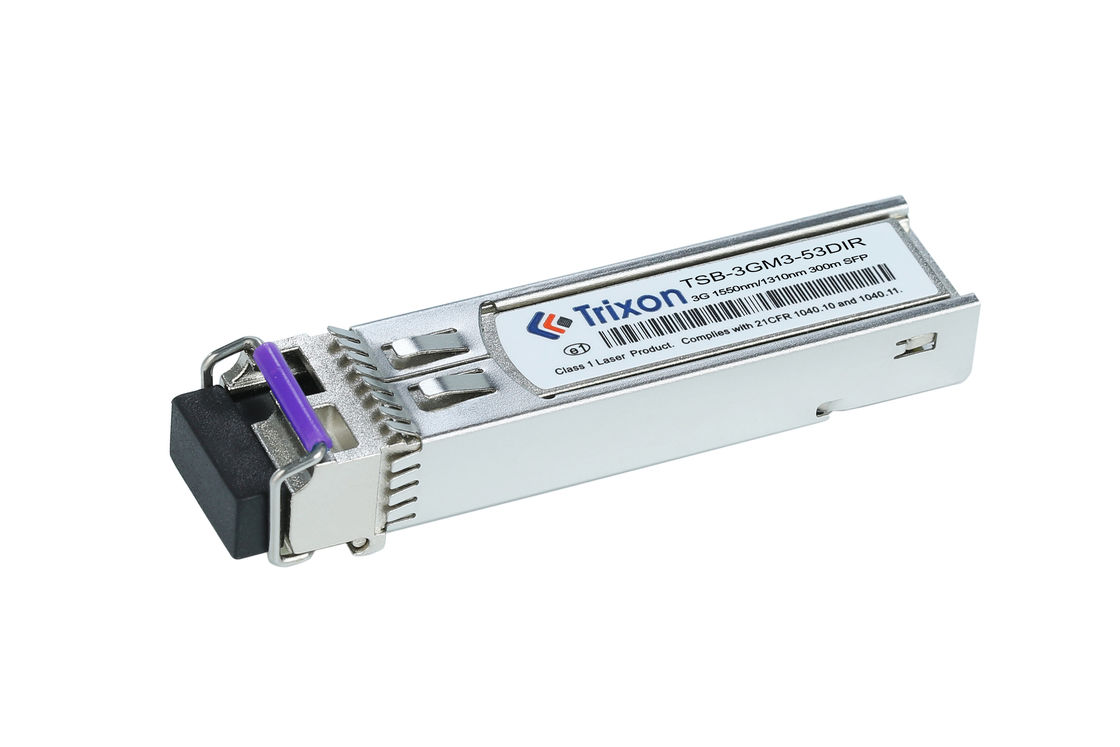

ماژول SFP Transciver یک ماژول کم هزینه، قابل اتصال گرم، فیبر تک، منبع تغذیه 3.3V واحد و ماژول رابط منطق TTL است.این سیستم انتقال و دریافت سیگنال های نوری را از طریق یک فیبر تک حالت تا 10 کیلومتر فراهم می کند.این دستگاه برای استفاده از رابط نظارت تشخیصی دیجیتال (DDMI) و برنامه های بلند مدت (LR) طراحی شده است. این دستگاه از طیف گسترده ای از دما از 0 °C تا +70 °C پشتیبانی می کند.آن را با رابط اتصال LC واحد مجهز است و با SFP MSA و IEEE802 سازگار است.3z استانداردها
| پارامتر | ارزش |
|---|---|
| نوع کانکتور | رابط اتصال LC واحد |
| طول موج | 1550nm/1310nm |
| DDMI | بله |
| نرخ داده | داده های عملیاتی از 2.5 تا 3.125 گیگابایت در ثانیه |
| فاصله | 300 متر |
| محدوده دما | -40°C تا +85°C |
| منبع برق | واحد 3.3V منبع برق و رابط منطق TTL |
| نام محصول | 3.125G SFP Transceiver دو طرفه |
| نوع فیبر | SMF |
| قابل وصل کردن | قابل وصل کردن گرم |
(300m-3کیلومتر)
| پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکزی | λc | 1290 | 1310 | 1330 | nm | 1310nmTX/1550nmRX | ||
| 1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | ||||
| عرض طیف*Nاره4 | ∆λ | 1 | nm | |||||
| متوسط قدرت خروجی | Pخارج | -9 | -3 | دی بی ام | ||||
| نسبت انقراض | اورژانس | 3.5 | 5.8 | دی بی | ||||
| 5 | 8 | |||||||
| متوسط قدرت فرستنده خاموش | Pخاموش | -۴۵ | دی بی ام | |||||
| خروجی چشم نوری | سازگار با ITU-T G.957 | |||||||
| گیرنده | ||||||||
| طول موج مرکزی | λc | 1290 | 1310 | 1330 | nm | 1310nmTX/1550nmRX | ||
| 1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | ||||
| حساسیت*Nاره5 | PIN | -16 | دی بی ام | |||||
| بیش از حد گیرنده | اضافه بار | 0 | دی بی ام | |||||
| LOS ادعا کرد | لوسا | -30 | دی بی ام | |||||
| در مورد موارد زیر به شرح زیر است: | از دست دادن | -۱۷ | دی بی ام | |||||
| هیسترسیس LOS | 0.5 | دی بی | ||||||
توجه: VSCEL LD و FP LD عرض طیف اندازه گیری شده RMS، DFB LD عرض طیف اندازه گیری شده 20dB.
توجه: حداقل متوسط قدرت نوری اندازه گیری شده در BER کمتر از 1E-12@pattern PRBS2 است.23-1@ER=10dB
شبکه های محلی (LAN): این ماژول می تواند در محیط های LAN برای ایجاد اتصالات با سرعت بالا بین سوئیچ های شبکه، روترها و سایر دستگاه های شبکه استفاده شود.این امر انتقال داده های کارآمد را در زیرساخت های LAN تسهیل می کند..
شبکه های منطقه ی بزرگ (MAN): برای استفاده در MAN مناسب است و اتصال بین سایت های مختلف در یک منطقه ی بزرگ را فراهم می کند.ماژول از ارتباطات با سرعت بالا در فاصله های متوسط پشتیبانی می کند، امکان مبادله اطلاعات قابل اطمینان را فراهم می کند.
شبکه سازی صنعتی: این ماژول در محیط های شبکه سازی صنعتی که نیاز به ارتباطات قابل اعتماد و با سرعت بالا دارند، کاربرد دارد.شبکه های کنترل، و سایر کاربردهای صنعتی که نیاز به اتصال قوی دارند.
سیستم های امنیتی و نظارتی: این ماژول می تواند در سیستم های امنیتی و نظارتی مستقر شود و انتقال کارآمد داده های ویدیویی با کیفیت بالا را در مسافت های طولانی امکان پذیر می کند.ارتباط قابل اعتماد بین دوربین ها را تسهیل می کند، دستگاه های ضبط و مراکز کنترل
فیبر به خانه (FTTH): می تواند در پیاده سازی FTTH برای ارائه اتصالات پهن باند با سرعت بالا به ساختمان های مسکونی یا تجاری استفاده شود.این ماژول انتقال داده های کارآمد را از طریق شبکه فیبر نوری امکان پذیر می کند، پشتیبانی از برنامه های پهنای باند بالا
با تولید کننده تماس بگیرید: با تولید کننده یا تامین کننده ماژول گیرنده TSB-3GM3-53DIR تماس بگیرید و در مورد قابلیت های سفارشی آنها سوال کنید.اطلاعات دقیق در مورد نیازهای خاص خود را به آنها ارائه دهید.
مشخصات سفارشی سازی خود را مشخص کنید: نیازهای سفارشی سازی خود را به وضوح به تولید کننده اطلاع دهید. این ممکن است شامل مشخصات مورد نظر، پارامترهای عملکرد،تنظیمات محدوده دمای، بهینه سازی مصرف برق، یا هر ویژگی خاص دیگری که شما نیاز دارید. هرچه بیشتر و دقیق تر باشید، سازنده می تواند نیازهای شما را بهتر درک کند.
با تولید کننده مشورت کنید: با تولید کننده برای بررسی امکان پذیر بودن درخواست های سفارشی سازی خود درگیر شوید. آنها قادر به ارائه راهنمایی، تخصص فنی،و توصیه های مبتنی بر توانایی ها و تجربه خود راآنها همچنین می توانند به شما در مورد محدودیت ها یا مبادلات مرتبط با سفارشی سازی توصیه کنند.
هزینه و زمان تحویل را ارزیابی کنید: سفارشی سازی ممکن است شامل هزینه های اضافی باشد و می تواند بر زمان تحویل تأثیر بگذارد.در مورد این عوامل با تولید کننده بحث کنید تا قیمت گذاری و جدول زمانی تولید مرتبط با سفارشی سازی را درک کنید- تعادل بین سفارشی سازی، هزینه و زمان را در نظر بگیرید.
بررسی و نهایی کردن: پس از بحث و توافق در مورد جزئیات سفارشی سازی، مشخصات پیشنهادی، قیمت گذاری و هر عامل مرتبط دیگر را بررسی کنید.اطمینان حاصل کنید که هر دو طرف قبل از نهایی کردن سفارش درک روشنی از دامنه سفارشی دارند.
ما طیف وسیعی از پشتیبانی فنی و خدمات را برای SFP Transceiver Module ارائه می دهیم.تیم کارشناسان ما در دسترس است تا به هر گونه سوالاتی که ممکن است داشته باشید پاسخ دهد و در نصب و نگهداری محصول کمک کند.
ما پشتیبانی پیش فروش برای SFP Transceiver Module را ارائه می دهیم، مشاوره در مورد ویژگی ها و قابلیت های محصول و همچنین اطلاعات در مورد سازگاری با سیستم موجود شما.تیم ما از مهندسان آگاه همچنین می تواند به شما کمک کند تا بهترین محصول را برای نیازهای خاص خود تعیین کنید.
ما خدمات نصب و نگهداری ماژول SFP را ارائه می دهیم. تیم ما از تکنسین های باتجربه می توانند در نصب محصول کمک کنند،و همچنین راهنمایی در مورد بهترین استفاده از محصول را ارائه می دهد.ما همچنین می توانیم خدمات تعمیر و نگهداری و رفع مشکل را ارائه دهیم.
ما پشتیبانی فنی برای ماژول گیرنده SFP ارائه می دهیم. تیم کارشناسان ما می توانند در هر گونه مشکل فنی که ممکن است با محصول روبرو شوید، کمک کنند.و همچنین مشاوره در مورد اقدامات لازم برای اطمینان از عملکرد بهینه محصول.
بسته بندی و حمل و نقل SFP Transciver Module:
هر ماژول SFP Transciver در یک کیسه ضد ایستاتیک بسته بندی شده و سپس در یک جعبه قرار می گیرد. جعبه طراحی شده است تا ماژول SFP Transciver را از هرگونه آسیب در طول حمل و نقل محافظت کند.سپس جعبه بسته می شود و برچسب برای نشان دادن محتویات و آدرس مقصد.
هنگامی که ماژول SFP Transciver بسته بندی شده و آماده برای حمل و نقل است، آن را به مشتریان از طریق حمل و نقل حمل و نقل ارسال می شود.سپس بسته ها برای اطمینان از تحویل ایمن و به موقع ردیابی و نظارت می شوند.
ورق اطلاعات مرجع کد فایل: DS100045
