| نام تجاری: | Trixon |
| شماره مدل: | TSB-3GM3-35DIR |
| مقدار تولیدی: | قابل مذاکره |
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | قابل مذاکره |
| شرایط پرداخت: | L/CD/P |

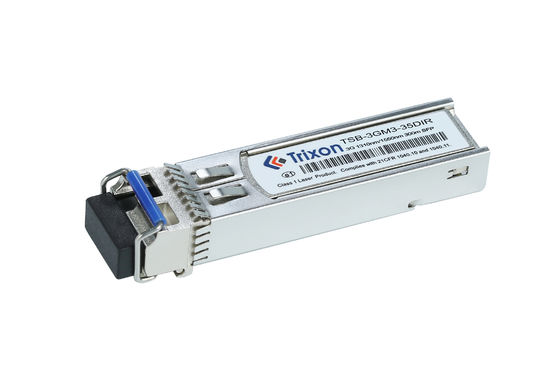

ماژول SFP Transciver یک ماژول کم هزینه، قابل اتصال گرم، فیبر تک، منبع تغذیه 3.3V واحد و ماژول رابط منطق TTL است.این سیستم انتقال و دریافت سیگنال های نوری را از طریق یک فیبر تک حالت تا 10 کیلومتر فراهم می کند.این دستگاه برای استفاده از رابط نظارت تشخیصی دیجیتال (DDMI) و برنامه های بلند مدت (LR) طراحی شده است. این دستگاه از طیف گسترده ای از دما از 0 °C تا +70 °C پشتیبانی می کند.آن را با رابط اتصال LC واحد مجهز است و با SFP MSA و IEEE802 سازگار است.3z استانداردها
| پارامتر | ارزش |
|---|---|
| نوع کانکتور | رابط اتصال LC واحد |
| طول موج | 1310nm/1550nm |
| DDMI | بله |
| نرخ داده | داده های عملیاتی از 2.5 تا 3.125 گیگابایت در ثانیه |
| فاصله | 300 متر |
| محدوده دما | -40°C تا +85°C |
| منبع برق | واحد 3.3V منبع برق و رابط منطق TTL |
| نام محصول | 3.125G SFP Transceiver دو طرفه |
| نوع فیبر | SMF |
| قابل وصل کردن | قابل وصل کردن گرم |
(300m-3کیلومتر)
| پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکزی | λc | 1290 | 1310 | 1330 | nm | 1310nmTX/1550nmRX | ||
| 1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | ||||
| عرض طیف*Nاره4 | ∆λ | 1 | nm | |||||
| متوسط قدرت خروجی | Pخارج | -9 | -3 | دی بی ام | ||||
| نسبت انقراض | اورژانس | 3.5 | 5.8 | دی بی | ||||
| 5 | 8 | |||||||
| متوسط قدرت فرستنده خاموش | Pخاموش | -۴۵ | دی بی ام | |||||
| خروجی چشم نوری | سازگار با ITU-T G.957 | |||||||
| گیرنده | ||||||||
| طول موج مرکزی | λc | 1290 | 1310 | 1330 | nm | 1310nmTX/1550nmRX | ||
| 1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | ||||
| حساسیت*Nاره5 | PIN | -16 | دی بی ام | |||||
| بیش از حد گیرنده | اضافه بار | 0 | دی بی ام | |||||
| LOS ادعا کرد | لوسا | -30 | دی بی ام | |||||
| در مورد موارد زیر به شرح زیر است: | از دست دادن | -۱۷ | دی بی ام | |||||
| هیسترسیس LOS | 0.5 | دی بی | ||||||
توجه: VSCEL LD و FP LD عرض طیف اندازه گیری شده RMS، DFB LD عرض طیف اندازه گیری شده 20dB.
توجه: حداقل متوسط قدرت نوری اندازه گیری شده در BER کمتر از 1E-12@pattern PRBS2 است.23-1@ER=10dB
شبکه های محلی (LAN): این ماژول می تواند در محیط های LAN برای ایجاد اتصالات با سرعت بالا بین سوئیچ های شبکه، روترها و سایر تجهیزات شبکه استفاده شود.این امکان را برای انتقال داده های قابل اعتماد و کارآمد در مسافت های کوتاه فراهم می کند.
شبکه های سازمانی: در شبکه های سازمانی، TSB-3GM3-35DIR می تواند برای اتصال قطعات مختلف شبکه یا اتصال دفاتر از راه دور استفاده شود.این امکان را برای ارتباطات پهنای باند بالا فراهم می کند و از عملکرد بدون مشکل برنامه های مختلف شبکه پشتیبانی می کند..
نظارت تصویری: این ماژول برای سیستم های نظارت تصویری مناسب است، به ویژه در سناریوهای مورد نیاز برای انتقال فاصله کوتاه.و سیگنال های داده بین دوربین ها، ضبط کننده ها و ایستگاه های نظارت.
اتوماسیون ساختمان: سیستم های اتوماسیون ساختمان، مانند HVAC (گرم کردن، تهویه مطبوع و تهویه مطبوع) ، کنترل نور و سیستم های کنترل دسترسی، می توانند از TSB-3GM3-35DIR بهره مند شوند.این امکان را می دهد ارتباط قابل اعتماد و سریع بین اجزای مختلف سیستم اتوماسیون در یک ساختمان.
اتوماسیون صنعتی: ماژول می تواند در محیط های اتوماسیون صنعتی برای اتصال دستگاه ها و تجهیزات مختلف مانند PLC ها (کنترلرهای منطقی قابل برنامه ریزی) ، محرک های موتور،و سنسورهااین تضمین می کند که ارتباطات کارآمد و قوی در شرایط سخت صنعتی.
فیبر به خانه (FTTH): TSB-3GM3-35DIR می تواند در استفاده از فیبر به خانه استفاده شود، جایی که امکان ارتباطات کوتاه مدت بین دفتر مرکزی و ساختمان مشترک را فراهم می کند.از انتقال اطلاعات با سرعت بالا برای اینترنت پهن باند و خدمات چند رسانه ای پشتیبانی می کند.
با تولید کننده تماس بگیرید: با تولید کننده یا تامین کننده ماژول نوری TSB-3GM3-35DIR SFP تماس بگیرید و در مورد قابلیت های سفارشی آنها سوال کنید.اطلاعات دقیق در مورد نیازهای خاص خود را به آنها ارائه دهید.
مشخصات سفارشی سازی خود را مشخص کنید: نیازهای سفارشی سازی خود را به وضوح به تولید کننده اطلاع دهید. این ممکن است شامل مشخصات مورد نظر، پارامترهای عملکرد، عوامل فرم،محدوده دما، یا هر ویژگی خاصی که شما نیاز دارید. هرچه بیشتر و دقیق تر باشید، تولید کننده می تواند نیازهای شما را بهتر درک کند.
با تولید کننده مشورت کنید: با تولید کننده برای بررسی امکان پذیر بودن درخواست های سفارشی سازی خود درگیر شوید. آنها قادر به ارائه راهنمایی، تخصص فنی،و توصیه های مبتنی بر توانایی ها و تجربه خود راآنها همچنین می توانند به شما در مورد محدودیت ها یا مبادلات مرتبط با سفارشی سازی توصیه کنند.
هزینه و زمان تحویل را ارزیابی کنید: سفارشی سازی ممکن است شامل هزینه های اضافی باشد و می تواند بر زمان تحویل تأثیر بگذارد.در مورد این عوامل با تولید کننده بحث کنید تا قیمت گذاری و جدول زمانی تولید مرتبط با سفارشی سازی را درک کنید- تعادل بین سفارشی سازی، هزینه و زمان را در نظر بگیرید.
بررسی و نهایی کردن: پس از بحث و توافق در مورد جزئیات سفارشی سازی، مشخصات پیشنهادی، قیمت گذاری و هر عامل مرتبط دیگر را بررسی کنید.اطمینان حاصل کنید که هر دو طرف قبل از نهایی کردن سفارش درک روشنی از دامنه سفارشی دارند.
ما طیف وسیعی از پشتیبانی فنی و خدمات را برای SFP Transceiver Module ارائه می دهیم.تیم کارشناسان ما در دسترس است تا به هر گونه سوالاتی که ممکن است داشته باشید پاسخ دهد و در نصب و نگهداری محصول کمک کند.
ما پشتیبانی پیش فروش برای SFP Transceiver Module را ارائه می دهیم، مشاوره در مورد ویژگی ها و قابلیت های محصول و همچنین اطلاعات در مورد سازگاری با سیستم موجود شما.تیم ما از مهندسان آگاه همچنین می تواند به شما کمک کند تا بهترین محصول را برای نیازهای خاص خود تعیین کنید.
ما خدمات نصب و نگهداری ماژول SFP را ارائه می دهیم. تیم ما از تکنسین های باتجربه می توانند در نصب محصول کمک کنند،و همچنین راهنمایی در مورد بهترین استفاده از محصول را ارائه می دهد.ما همچنین می توانیم خدمات تعمیر و نگهداری و رفع مشکل را ارائه دهیم.
ما پشتیبانی فنی برای ماژول گیرنده SFP ارائه می دهیم. تیم کارشناسان ما می توانند در هر گونه مشکل فنی که ممکن است با محصول روبرو شوید، کمک کنند.و همچنین مشاوره در مورد اقدامات لازم برای اطمینان از عملکرد بهینه محصول.
بسته بندی و حمل و نقل SFP Transciver Module:
هر ماژول SFP Transciver در یک کیسه ضد ایستاتیک بسته بندی شده و سپس در یک جعبه قرار می گیرد. جعبه طراحی شده است تا ماژول SFP Transciver را از هرگونه آسیب در طول حمل و نقل محافظت کند.سپس جعبه بسته می شود و برچسب برای نشان دادن محتویات و آدرس مقصد.
هنگامی که ماژول SFP Transciver بسته بندی شده و آماده برای حمل و نقل است، آن را به مشتریان از طریق حمل و نقل حمل و نقل ارسال می شود.سپس بسته ها برای اطمینان از تحویل ایمن و به موقع ردیابی و نظارت می شوند.
ورق اطلاعات مرجع کد فایل: DS100045
|
|
