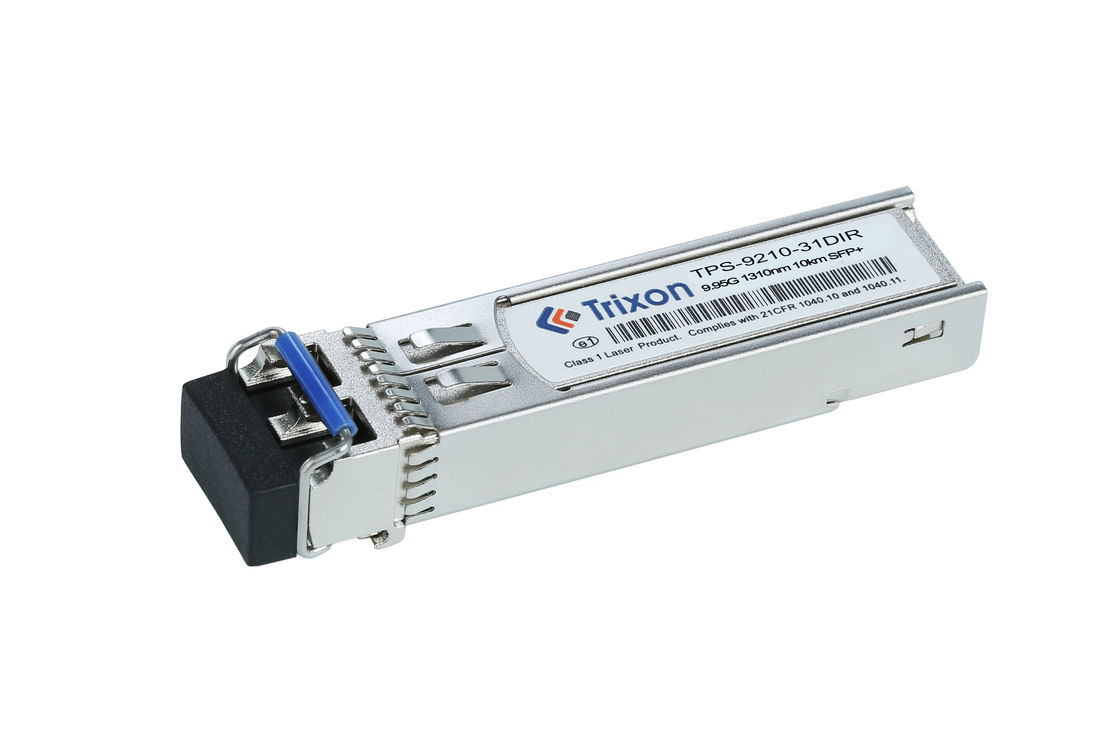

ماژول گیرنده OC192/STM64 SFP+ یک ماژول گیرنده کوچک است که برای استفاده با فیبر تک حالت (SMF) طراحی شده است.این دستگاه دارای یک رابط اتصال LC دوگانه است و قادر به ارائه فاصله انتقال تا 10 کیلومتر است.این ماژول گیرنده عملکرد بسیار خوبی را در طیف گسترده ای از دما (-5 °C ~ + 70 °C) ارائه می دهد. این یک راه حل ایده آل برای انتقال داده های با سرعت بالا در شبکه های OC192/STM64 است.
پارامتر | ارزش |
---|---|
نرخ داده | 9.95 گيگابايت در ثانيه |
طول موج | 1310nm-DFB |
فاصله | 10 کيلومتر |
رابط نوری | رابط دوگانه اتصال LC |
DDM/DOM | آره |
مطابقت دارد | مطابق با مشخصات MSA SFP |
محدوده دما | -5°C تا +70°C |
نوع فیبر | SMF |
نام محصول | OC192/STM64 SFP+ ماژول گیرنده |
مشخصات عملکردی
(1310nm DFB و PIN، 10km),OC-192 SR-1/STM I-64.1)
پارامتر | نماد | دقیقه | -آره. | مکس | واحد |
فرستنده | |||||
طول موج مرکزی | λc | 1270 | 1310 | 1355 | nm |
حالت جانبی |
SMSR | 30 | - | - | دی بی |
عرض طیف (-20dB) | Δλ | - | - | 1 | nm |
متوسط قدرت خروجی*یادداشت9 | پوت | -6 | - | -1 | دی بی ام |
نسبت انقراض | اورژانس | 6 | - | - | دی بی |
متوسط قدرت فرستنده خاموش | بازتاب | - | - | -30 | دی بی ام |
مجازات پراکندگی فرستنده | TDP | - | - | 2 | دی بی |
تحمل از دست دادن بازگشت نوری | ORLT | - | - | 12 | دی بی |
خروجی چشم نوری | مطابق با OC192/STM64 | ||||
گیرنده | |||||
طول موج مرکزی | λc | 1260 | - | 1610 | nm |
حساسیت گیرنده*یادداشت10 | SEN | - | - | -۱۳5 | دی بی ام |
بیش از حد گیرنده | Pmax | -1 | - | - | دی بی ام |
در مورد موارد زیر به شرح زیر است: | از دست دادن | - | - | -14 | دی بی ام |
LOS ادعا کرد | لوسا | -25 | - | - | دی بی ام |
هیسترسیس LOS | از دست دادن | 0.5 | - | 4 | دی بی |
توجه: خروجی به یک SMF 9/125um متصل شده است. ارزش معمولی -2dBm است.
توجه: اندازه گیری شده با PRBS 231-1 الگوی آزمایش @9.95Gbps، BER≤10-12.
شبکه های صنعتی: ماژول TPS-9210-31DIR برای برنامه های شبکه های صنعتی که نیاز به انتقال داده های قابل اعتماد و با سرعت بالا در محیط های سخت دارند مناسب است.می تونه برای اتصال دستگاه های صنعتی استفاده بشه، ماشین آلات یا سنسورها در مسافت های کوتاه در تاسیسات صنعتی.
صنعت نفت و گاز: این ماژول می تواند در صنعت نفت و گاز برای ارتباطات و انتقال داده ها در سایت های حفاری از راه دور، پالایشگاه ها یا خط لوله استفاده شود.توانایی آن برای کار در طیف گسترده ای از دما و تحمل شرایط سخت باعث می شود آن را مناسب برای این محیط های سخت است.
سیستم های حمل و نقل و راه آهن: ماژول TPS-9210-31DIR می تواند در سیستم های حمل و نقل و راه آهن برای پشتیبانی از ارتباطات و سیگنال های با سرعت بالا بین اجزای مختلف مستقر شود.مانند سیستم های کنترل، سوئیچ ها یا سنسورها. طراحی محکم و طیف گسترده ای از دما آن را برای استفاده در خطوط راه آهن، قطارها یا زیرساخت های حمل و نقل در فضای باز مناسب می کند.
ایستگاه های برق و خدمات عمومی: این ماژول می تواند در ایستگاه های برق و خدمات عمومی برای ارتباطات و انتقال داده بین سیستم های کنترل، مترها یا دستگاه های نظارت استفاده شود.توانایی مقاومت در برابر دمای شدید و شرایط سخت آن را برای استفاده در محیط های توزیع برق مناسب می کند.
برنامه های کاربردی نظامی و دفاعی: ماژول TPS-9210-31DIR می تواند در برنامه های نظامی و دفاعی که انتقال داده های قابل اعتماد و امن بسیار مهم است، استفاده شود.ميتونه در سيستم هاي ارتباطات استفاده بشه، تجهیزات نظارتی یا وسایل نقلیه نظامی برای اطمینان از اتصال قوی در محیط های چالش برانگیز.
محیط های صنعتی خشن: ماژول مناسب برای هر محیط صنعتی است که در معرض دمای شدید، رطوبت یا ارتعاش است.عملیات معدن، یا امکانات شیمیایی برای امکان انتقال داده و اتصال با سرعت بالا.
محدوده دمای: محدوده دمای استاندارد برای ماژول TPS-9210-31DIR -40°C تا +85°C است که برای محیط های صنعتی مناسب است.اگر شما نیاز به یک محدوده دما متفاوت برای مطابقت با محیط عملیاتی خاص خود راشما می توانید نیازهای خود را با تولید کننده بحث کنید. آنها ممکن است گزینه های سفارشی را برای پذیرش طیف وسیع تر یا باریک تر درجه حرارت ارائه دهند.
نوع کانکتور: ماژول ممکن است با یک نوع کانکتور خاص مانند LC یا SC عرضه شود.شما می توانید در مورد امکان سفارشی سازی نوع کانکتور با تولید کننده صحبت کنید.
سازگاری: اگر شما مشکلات سازگاری با تجهیزات موجود یا تنظیمات شبکه خود را دارید،شما می توانید با تولید کننده بحث کنید تا اطمینان حاصل شود که ماژول سفارشی با محیط خاص شما سازگار خواهد بوداین ممکن است شامل تنظیم پارامترها یا پیکربندی برای اطمینان از یکپارچه سازی باشد.
بودجه برق: اگر نیاز به بودجه برق خاص برای شبکه خود دارید، می توانید با تولید کننده بحث کنید تا تعیین کنید که آیا ماژول می تواند برای برآورده کردن این الزامات سفارشی شود.این ممکن است شامل تنظیم مصرف برق یا حساسیت ماژول باشد..
برچسب گذاری و نام تجاری: اگر شما نیاز به برچسب گذاری خاص یا نام تجاری بر روی ماژول، مانند لوگوهای سفارشی یا شماره های سریال، شما می توانید این گزینه های سفارشی سازی را با تولید کننده بحث کنید.ممکنه بتونن به نیازهای نام تجاری شما پاسخ بدن.
آزمایش و صدور گواهینامه: اگر شما نیاز به آزمایش یا صدور گواهینامه اضافی برای ماژول برای برآورده کردن استانداردهای خاص صنعت یا الزامات انطباق دارید،شما می توانید این نیازهای سفارشی سازی را با تولید کننده بحث کنیدآنها ممکن است بتوانند فرآیندهای آزمایش یا صدور گواهینامه را ارائه دهند.
تیم ما از کارشناسان پشتیبانی فنی و خدمات را برای ماژول های SFP+ Transceiver ارائه می دهند. ما پشتیبانی عمیق برای تمام جنبه های ماژول را ارائه می دهیم،از نصب و عیب یابی تا عیب یابی و نگهداری.
ما می توانیم راهنمایی در مورد بهترین استفاده از ماژول و همچنین مشاوره در مورد بهترین محصول مناسب برای نیازهای شما ارائه دهیم.تیم ما همچنین می تواند در درک پیچیدگی های محصول کمک کند و در مورد مقرون به صرفه ترین راه حل ها مشاوره دهد.
علاوه بر این، ما می توانیم در مورد هر گونه مشکلی که ممکن است در طول استفاده از ماژول بوجود آید، کمک کنیم.تیم ما متعهد به ارائه بهترین خدمات به مشتریان برای اطمینان از یک عملیات بدون مشکل و کارآمد از ماژول.
ما همچنین پشتیبانی جامع برای محصول را از خرید اولیه تا ارتقاء یا تعویض نهایی ارائه می دهیم.ما تلاش می کنیم تا راه حلی ارائه دهیم که نیازهای شما را برآورده کند و بهترین ارزش را برای پول ارائه دهد.
ماژول گیرنده SFP + در یک کیسه ESD بسته بندی شده و در یک جعبه کارتن برای اطمینان از تحویل ایمن ارسال می شود.
کد فایل: DS090016
