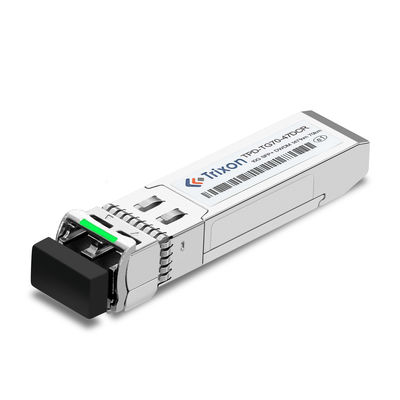

TPD-TG70-XXDCR 10G SFP+ DWDM 70km برای تمام طول موج های باند C فیبر SMF،0 °C ~ + 70 °C
ماژول 10G SFP + DWDM Transceiver ماژول Transceiver Plus است که یک ماژول Transceiver Pluggable Plus است که 25dB Link Budget و فاصله 70km را ارائه می دهد.این در تمام طول موج های باند C در شبکه 100GHz DWDM ITU در دسترس استو با ویژگی DDM/DOM.
ماژول 10G SFP + DWDM Transceiver برای انطباق با توافقنامه چند منبع (MSA) طراحی شده است. این قابل وصل شدن گرم است و از ارتباطات دوگانه کامل در یک فیبر نوری پشتیبانی می کند.این ماژول گیرنده به طور گسترده ای برای برنامه های کاربردی مرکز داده استفاده می شود، شبکه مترو و شبکه های لایه دسترسی.
| نام محصول | ماژول گیرنده DWDM 10G SFP+ |
|---|---|
| رابط نوری | رابط دوگانه اتصال LC |
| طول موج | در دسترس در تمام طول موج های باند C در شبکه 100GHz DWDM ITU |
| فاصله | تا 70 کيلومتر |
| DDM/DOM | آره |
| نرخ داده | 10.3 گيگابايت در ثانیه |
| محدوده دما | 0°C ~ +70°C |
| ارتباط بودجه | 25دبی |
| لیزر | لیزر EML DWDM 1550nm خنک شده |
| نوع فیبر | SMF |
| (XX)ارزش | کانال |
فرکانس (THz) |
طول موج (nm) |
(XX)ارزش | کانال |
فرکانس (THz) |
طول موج (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3 گيگابايت در ثانيه,25بودجه برق)
| پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | |
| فرستنده | |||||||
| طول موج مرکزی | λc | 1527.99 | XX | 1567.13 | nm | XX:يادداشت1 | |
| fc | 191.3 | 196.2 | THz | ||||
| متوسط قدرت خروجی | Pخارج | 1 | 5 | دی بی ام | |||
| نسبت انقراض | اورژانس | 8.2 | دی بی | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دی بی | ||||
| متوسط قدرت فرستنده خاموش | Pخاموش | -30 | دی بی ام | ||||
| مصرف برق | 1.8 | W | |||||
| خروجی چشم نوری | مطابق با IEEE 802.3ae | ||||||
| گیرنده | |||||||
| حساسیت*Nاره4 | PAPD | -24 | دی بی ام | بدون فیبر | |||
| حساسیت*Nاره5 | PAPD | -22 | دی بی ام | با فیبر | |||
| بیش از حد گیرنده | اضافه بار | -7 | دی بی ام | ||||
| LOS ادعا کرد | لوسا | -35 | دی بی ام | ||||
| در مورد موارد زیر به شرح زیر است: | از دست دادن | -25 | دی بی ام | ||||
| هیسترسیس LOS | 0.5 | 4 | دی بی | ||||
| بازتاب گیرنده | -27 | دی بی | |||||
توجه: حداقل متوسط قدرت نوری اندازه گیری شده در BER کمتر از 1E-12@pattern PRBS2 است.31-1@ER=9dB
توجه: بازخورد با استفاده از فیبر 70km (SMF-28)@6.125Gbps~10.3125Gbps
توجه: گیرنده APD، PRBS 2^31-1، BER 10^-12
درماژول گیرنده DWDM Trixon TPD-TG70-XXDCR 10Gیک راه حل مناسب و مقرون به صرفه برای اتصال پورت های 10GbE در مسافت هایتا 70 کیلومتر. اينماژول گیرنده کوچک فاکتور کوچکپشتیبانی می کندسرعت داده 10.3Gb/sو مجهز بهلیزر EML DWDM 1550nm خنک شدههمچنین از نظارت تشخیصی دیجیتال (DDM / DOM) پشتیبانی می کند که به اطمینان از عملیات شبکه 10GbE دقیق و قابل اعتماد کمک می کند.این محصول برای کاربردهای مانند مراکز داده ایده آل استشبکه های مخابراتی و شبکه های سازمانی.
انتخاب طول موج: تکنولوژی DWDM اجازه می دهد تا طول موج های متعدد در طیف باند C (معمولاً 1525nm تا 1565nm) برای ارتباطات نوری استفاده شود.اگر شما نیاز به طول موج خاصی در باند C دارید، شما می توانید انتخاب طول موج خود را با تولید کننده بحث کنید. آنها ممکن است گزینه های سفارشی را برای مطابقت با طول موج مورد نظر خود ارائه دهند.
فاصله: ماژول استاندارد TPD-TG70-XXDCR دارای ظرفیت فاصله 70 کیلومتری است.شما می توانید نیازهای خود را با تولید کننده برای کشف در دسترس بودن گزینه های سفارشی بحث کنید.
محدوده دمایی: اگر محدوده دمای استاندارد از 0°C تا +70°C با محیط کار شما مطابقت نداشته باشد،شما می توانید در مورد امکان سفارشی سازی محدوده دما برای مناسب تر شرایط خاص خود را پرسید.
نوع کانکتور: ماژول ممکن است با یک نوع کانکتور خاص (به عنوان مثال، LC، SC) عرضه شود.شما می توانید امکان سفارشی سازی را با تولید کننده بحث کنید.
بودجه برق: اگر نیاز به بودجه برق خاص برای شبکه خود دارید، می توانید با تولید کننده بحث کنید تا تعیین کنید که آیا ماژول می تواند برای برآورده کردن این الزامات سفارشی شود.
سازگاری: اگر شما مشکلات سازگاری با تجهیزات موجود یا تنظیمات شبکه خود را دارید،شما می توانید با تولید کننده بحث کنید تا اطمینان حاصل شود که ماژول سفارشی با محیط خاص شما سازگار خواهد بود.
ما پشتیبانی فنی و خدمات را برای ماژول گیرنده SFP + ارائه می دهیم. خدمات ما شامل:
ما بالاترین کیفیت خدمات را تضمین می کنیم. تیم ما از تکنسین های باتجربه در دسترس هستند تا به شما در هر مشکلی که ممکن است داشته باشید کمک کنند.
اگر سوالی دارید یا نگرانی دارید، لطفاً از تماس با ما دریغ نکنید.
ماژول گیرنده SFP + در یک جعبه با مواد کمربند بسته بندی می شود تا از آسیب در هنگام حمل و نقل جلوگیری شود. جعبه به طور ایمن مهر و موم می شود تا از آلودگی رطوبت و خاک جلوگیری شود.حمل و نقل از طریق حمل و نقل هوایی انجام می شود، که سریع ترین روش حمل و نقل است.
کد فایل: DS090042
