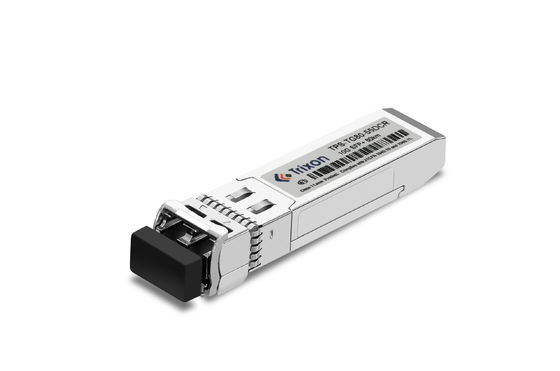

ماژول SFP + Transceiver یک ماژول Transceiver Plus است که برای پاسخگویی به الزامات برنامه های ارتباطی نوری با عملکرد بالا طراحی شده است.طول موج های مختلف در طول موج باند C را در شبکه 100GHz DWDM ITU با نوع فیبر SMF فراهم می کنداین دستگاه با استاندارد SFF-8431 و SFF-8432 مطابقت دارد و دارای رابط دو طرفه LC Connector است. این دستگاه دارای محدوده دمای عملیاتی از -40 ° C ~ +85 ° C است.
| مشخصات | جزئیات |
|---|---|
| نام محصول | ماژول گیرنده DWDM 10G SFP+ |
| DDM/DOM | آره |
| طول موج | در دسترس در تمام طول موج های باند C در شبکه 100GHz DWDM ITU |
| رابط نوری | رابط دوگانه اتصال LC |
| فاصله | تا 20 کیلومتر |
| ارتباط بودجه | 19دبی |
| لیزر | DWDM EML و APD |
| محدوده دما | -40°C ~ +85°C |
| مطابقت دارد | مطابقت با SFF-8431 و SFF-8432 |
| نرخ داده | 10.3 گيگابايت در ثانیه |
| (XX)ارزش | کانال |
فرکانس (THz) |
طول موج (nm) |
(XX)ارزش | کانال |
فرکانس (THz) |
طول موج (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3 گيگابايت در ثانيه,19 دی بی بودجه برق)
| پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | |
| فرستنده | |||||||
| طول موج مرکزی | λc | 1527.99 | XX | 1567.13 | nm | XX:يادداشت1 | |
| fc | 191.3 | 196.2 | THz | ||||
| متوسط قدرت خروجی | Pخارج | 1 | 5 | دی بی ام | |||
| نسبت انقراض | اورژانس | 8.2 | دی بی | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دی بی | ||||
| متوسط قدرت فرستنده خاموش | Pخاموش | -30 | دی بی ام | ||||
|
فرستنده و پراکندگی مجازات |
TDP | 2 | دی بی | ||||
| مصرف برق | 1.8 | W | |||||
| خروجی چشم نوری | مطابق با IEEE 802.3ae | ||||||
| گیرنده | |||||||
| حساسیت*Nاره4 | PAPD | -24 | دی بی ام | توجه6 | |||
| بیش از حد گیرنده | اضافه بار | -7 | دی بی ام | ||||
| LOS ادعا کرد | لوسا | -35 | دی بی ام | ||||
| در مورد موارد زیر به شرح زیر است: | از دست دادن | -25 | دی بی ام | ||||
| هیسترسیس LOS | 0.5 | 4 | دی بی | ||||
| بازتاب گیرنده | -27 | دی بی | |||||
توجه: حداقل متوسط قدرت نوری اندازه گیری شده در BER کمتر از 1E-12@pattern PRBS2 است.31-1@ER=4dB
توجه: گیرنده PIN
توجه: گیرنده APD، PRBS 2^31-1، BER 10^-12
شبکه های مخابراتی: این ماژول می تواند در شبکه های مخابراتی برای انتقال داده های با ظرفیت بالا و فاصله های طولانی استفاده شود.این امکان را به ارائه دهندگان خدمات می دهد تا دسترسی شبکه خود را گسترش دهند و اتصال قابل اعتماد را به مشتریان در مسافت های طولانی ارائه دهند.
اتصال بین مراکز داده: برای اتصال بین مراکز داده که فاصله زیادی با هم دارند مناسب است. این ماژول امکان ارتباط پهنای باند بالا و تاخیر پایین بین مراکز داده را فراهم می کند.پشتیبانی از انتقال کارآمد حجم زیادی از داده ها.
شبکه های منطقه ی شهری (MAN): MAN ها مکان های مختلفی را در یک شهر یا منطقه ی شهری متصل می کنند.ماژول TPD-TG20-XXDIR می تواند در MAN ها برای ایجاد اتصالات با سرعت بالا و فاصله های طولانی استفاده شود، تسهیل ارتباطات کارآمد بین سایت های مختلف.
شبکه های گسترده (WAN): WAN ها مکان های پراکنده جغرافیایی مانند دفاتر، شعبه ها یا مراکز داده را به هم متصل می کنند.ماژول اجازه می دهد تا انتقال داده های با سرعت بالا و قابل اعتماد در مسافت های طولانی، پشتیبانی از ارتباطات و همکاری کارآمد بین مکان های دور افتاده.
فیبر به x (FTTx): ماژول می تواند در شبکه های FTTx مانند فیبر به خانه (FTTH) یا فیبر به کسب و کار (FTTB) برای ارائه خدمات پهن باند با سرعت بالا در مسافت های طولانی مستقر شود.این امکان را به ارائه دهندگان خدمات می دهد تا اتصال پهنای باند بالا را به مشتریان مسکونی و تجاری ارائه دهند..
Backhaul بی سیم: می تواند در زیرساخت های شبکه بی سیم برای بازگشت داده ها از مکان های دور افتاده به شبکه اصلی در مسافت های طولانی مورد استفاده قرار گیرد.ماژول از انتقال داده با ظرفیت بالا پشتیبانی می کند، که برای حمایت از تقاضای روزافزون برای داده های تلفن همراه و اتصال ضروری است.
انتخاب طول موج: تکنولوژی DWDM اجازه می دهد تا طول موج های متعدد در طیف باند C (معمولاً 1525nm تا 1565nm) برای ارتباطات نوری استفاده شود.اگر شما نیاز به طول موج خاصی در باند C دارید، شما می توانید انتخاب طول موج خود را با تولید کننده بحث کنید. آنها ممکن است گزینه های سفارشی را برای مطابقت با طول موج مورد نظر خود ارائه دهند.
فاصله: ماژول استاندارد TPD-TG20-XXDIR دارای قابلیت فاصله 20 کیلومتری است.شما می توانید نیازهای خود را با تولید کننده برای کشف در دسترس بودن گزینه های سفارشی بحث کنید.
محدوده دمایی: اگر محدوده دمای استاندارد از -40°C تا +85°C با محیط کار شما مطابقت نداشته باشد،شما می توانید در مورد امکان سفارشی سازی محدوده دما برای مناسب تر شرایط خاص خود را پرسید.
نوع کانکتور: ماژول ممکن است با یک نوع کانکتور خاص (به عنوان مثال، LC، SC) عرضه شود.شما می توانید امکان سفارشی سازی را با تولید کننده بحث کنید.
بودجه برق: اگر نیاز به بودجه برق خاص برای شبکه خود دارید، می توانید با تولید کننده بحث کنید تا تعیین کنید که آیا ماژول می تواند برای برآورده کردن این الزامات سفارشی شود.
سازگاری: اگر شما مشکلات سازگاری با تجهیزات موجود یا تنظیمات شبکه خود را دارید،شما می توانید با تولید کننده بحث کنید تا اطمینان حاصل شود که ماژول سفارشی با محیط خاص شما سازگار خواهد بود.
پشتیبانی فنی و خدمات ماژول گیرنده SFP+
ما پشتیبانی فنی و خدمات را برای ماژول گیرنده SFP + ارائه می دهیم. خدمات ما شامل نصب، نگهداری، عیب یابی و ارتقاء است.
ما مهندسان و تکنسین های باتجربه داریم که می توانند در هر گونه مشکل فنی که ممکن است داشته باشید به شما کمک کنند.تیم ما می تواند مشاوره و راه حل برای طیف گسترده ای از مسائل مربوط به SFP + ماژول گیرنده.
ما همچنین به روزرسانی و ارتقاء نرم افزار و همچنین کمک های فنی برای نصب و پیکربندی محصول را ارائه می دهیم.تیم ما از کارشناسان می تواند به شما کمک کند تا بیشترین استفاده را از ماژول SFP + Transceiver خود را.
اگر به پشتیبانی فنی یا سرویس برای ماژول SFP + Transceiver خود نیاز دارید، لطفا با ما تماس بگیرید و ما خوشحال خواهیم شد که به شما کمک کنیم.
ماژول SFP+ Transceiver به طور ایمن در یک جعبه ضدصدمه و ضد آب بسته بندی می شود.جعبه با برچسب ضد نقض مهر و موم خواهد شد تا اطمینان حاصل شود که محصول در طول فرآیند حمل و نقل سالم باقی می ماند.
ماژول SFP+ Transceiver از طریق یک سرویس تحویل قابل اعتماد و امن ارسال خواهد شد.سرویس تحویل اطلاعات ردیابی و تأیید تحویل را برای اطمینان از تحویل ایمن و به موقع محصول ارائه می دهد.
کد فایل: DS210007
