ماژول گیرنده CWDM 10G SFP + با SFF-8431 و SFF-8432 سازگار است و بودجه 24dB قدرت (DML) و 14.5dB بودجه قدرت (EML) را ارائه می دهد.حداکثر مصرف برق آن 1W برای DML و 2W برای EML است.این ماژول همچنین قابلیت های نظارت تشخیصی دیجیتال (DDM) و نظارت نوری دیجیتال (DOM) را فراهم می کند.تبدیل آن به یک راه حل قابل اعتماد و مقرون به صرفه برای برنامه های کاربردی شبکه های نوری با سرعت بالا.
ماژول SFP + Transceiver برای ارائه یک راه حل با سرعت بالا و کم هزینه برای برنامه های شبکه فیبر نوری 10Gbps طراحی شده است. با عملکرد نوری و الکتریکی پیشرفته آن،این ماژول قادر به ارائه سرعت داده تا 10Gbps از طریق فیبر نوری تک حالت و چند حالت است.این یک راه حل ایده آل برای برنامه های Ethernet و Fibre Channel با سرعت بالا 10Gbps است.
ماژول 10G SFP + CWDM Transceiver یک راه حل قابل اعتماد و مقرون به صرفه برای برنامه های کاربردی شبکه های نوری با سرعت بالا است.آن را طراحی شده است برای ارائه عملکرد برتر و قابلیت اطمینان در یک بسته اقتصادی، که آن را انتخاب ایده آل برای برنامه های کاربردی شبکه های فیبر نوری 10Gbps می کند.
| ویژگی | ارزش |
|---|---|
| نرخ داده | 10.3 گيگابايت در ثانیه |
| بودجه برق (dB) | ۲۴ دی بایت ((DML) ۱۴٫۵ دی بایت (EML) |
| DDM/DOM | آره |
| محدوده دما | 0°C ~ +70°C |
| رابط نوری | رابط دوگانه اتصال LC |
| نوع فیبر | SMF |
| بسته بندی | بسته MSA SFP+ قابل وصل شدن گرم |
| مطابقت دارد | مطابقت با SFF-8431 و SFF-8432 |
| فاصله | 40 کيلومتر |
| لیزر | CWDM DFB 1271~1451nm CWDM EML 1471~1571nm |
10.3 گيگابايت در ثانيه 40 کيلومترDML(1۲۷۱- ۱۴۵۱) قدرت بودجه24دی بی
| پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکزی | λc | XX-6.5 | XX | XX+65 | nm | XX:يادداشت6 | ||
| عرض طیف*Nاره3 | ∆λ | 1 | nm | |||||
| متوسط قدرت خروجی | Pخارج | 2 | 7 | دی بی ام | ||||
| نسبت انقراض | اورژانس | 3.5 | دی بی | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دی بی | |||||
| متوسط قدرت فرستنده خاموش | Pخاموش | -30 | دی بی ام | |||||
|
فرستنده و پراکندگی مجازات |
TDP | 3.5 | دی بی | |||||
| تحمل از دست دادن بازگشت نوری | ORLT | 12 | دی بی | |||||
| شدت نسبی سر و صدا | RIN | -128 | dB/Hz | |||||
| خروجی چشم نوری | مطابق با IEEE 802.3ae | |||||||
| گیرنده | ||||||||
| طول موج مرکزی | λc | 1260 | 1620 | nm | ||||
| حساسیت*Nاره4 | APD | -22 | دی بی ام | |||||
| بیش از حد گیرنده | اضافه بار | -7 | دی بی ام | توجه4 | ||||
| بازتاب گیرنده | -12 | دی بی | ||||||
| LOS ادعا کرد | لوسا | -35 | دی بی ام | |||||
| در مورد موارد زیر به شرح زیر است: | از دست دادن | -24 | دی بی ام | |||||
| هیسترسیس LOS | 0.5 | 4 | دی بی | |||||
10.3 گيگابايت در ثانيه 40 کيلومترEML(1471-1611) قدرت بودجه14.5دی بی
| پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکزی | λc | XX-6.5 | XX | XX+65 | nm | XX:يادداشت7 | ||
| عرض طیف*Nاره3 | ∆λ | 1 | nm | |||||
| متوسط قدرت خروجی | Pخارج | -1 | 5 | دی بی ام | ||||
| نسبت انقراض | اورژانس | 6 | دی بی | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دی بی | |||||
| متوسط قدرت فرستنده خاموش | Pخاموش | -30 | دی بی ام | |||||
|
فرستنده و پراکندگی مجازات |
TDP | 3 | دی بی | |||||
| تحمل از دست دادن بازگشت نوری | ORLT | 12 | دی بی | |||||
| شدت نسبی سر و صدا | RIN | -128 | dB/Hz | |||||
| خروجی چشم نوری | مطابق با IEEE 802.3ae | |||||||
| گیرنده | ||||||||
| طول موج مرکزی | λc | 1260 | 1620 | nm | ||||
| حساسیت*Nاره4 | PIN | -15 دلار5 | دی بی ام | |||||
| بیش از حد گیرنده | اضافه بار | 0.5 | دی بی ام | |||||
| بازتاب گیرنده | -12 | دی بی | ||||||
| LOS ادعا کرد | لوسا | -35 | دی بی ام | |||||
| در مورد موارد زیر به شرح زیر است: | از دست دادن | -۱۷ | دی بی ام | |||||
| هیسترسیس LOS | 0.5 | 4 | دی بی | |||||

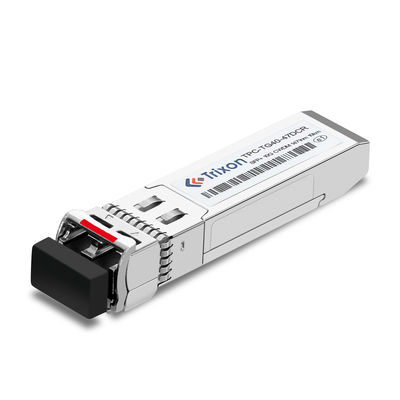

ماژول SFP + Transceiver ، همچنین به عنوان ماژول Transceiver Plus قابل وصل با فاکتور شکل کوچک نیز شناخته می شود ، یک محصول نوآورانه توسعه یافته توسط Trixon است.شماره مدل آن TPC-TG40-27~61DCR است و محل اصلی آن چین است.این دستگاه برای کار با نوع فیبر SMF و با محدوده دما از 0 ° C ~ + 70 ° C طراحی شده است. علاوه بر این، DDM / DOM و مصرف برق حداکثر 1W برای DML و حداکثر 2W برای EML را ارائه می دهد.این SFP + ماژول گیرنده مجهز به رابط دوگانه LC Connector است، که آن را به طور گسترده ای در مرکز داده، شبکه های فضای ذخیره سازی، کانال فیبر و سایر زمینه ها استفاده می شود.
این SFP + ماژول گیرنده به طور گسترده ای در مراکز داده ، شبکه های فضای ذخیره سازی ، کانال فیبر و سایر مناطق به دلیل عملکرد عالی آن استفاده شده است.این بسیار قابل اعتماد است و می تواند برای اتصال دستگاه های مختلف با ثبات بسیار استفاده شودعلاوه بر این، مصرف انرژی کم دارد و محدوده دما از 0 °C ~ + 70 °C است.از مواد با کیفیت بالا و با فرآیندهای دقیق تولید ساخته شده است تا طول عمر طولانی و عملکرد بالا را تضمین کندعلاوه بر این، این ارائه می دهد DDM / DOM و دوگانه LC رابط رابط، آن را آسان برای نصب و استفاده.
ماژول گیرنده SFP+ تریکسون یک محصول ضروری برای هر کسی است که نیاز به اتصال دستگاه های مختلف در مرکز داده، شبکه های فضای ذخیره سازی، کانال فیبر و سایر مناطق دارد.مصرف برق کم، و ارائه عملکرد عالی در یک قیمت مقرون به صرفه. با رابط اتصال LC دوگانه و محدوده دمای از 0 ° C ~ + 70 ° C، نصب و استفاده از آن آسان است. به علاوه،مواد با کیفیت بالا و فرآیندهای دقیق تولید تضمین طول عمر طولانی و عملکرد بالا.
با تولید کننده تماس بگیرید: با تولید کننده یا تامین کننده ماژول گیرنده TPC-TG40-27 ~ 61DCR تماس بگیرید و در مورد قابلیت های سفارشی آنها سوال کنید.اطلاعات دقیق در مورد نیازهای خاص خود را به آنها ارائه دهید.
مشخصات سفارشی سازی خود را مشخص کنید: نیازهای سفارشی سازی خود را به وضوح به تولید کننده اطلاع دهید. این ممکن است شامل مشخصات مورد نظر، پارامترهای عملکرد، طول موج،محدوده دما، یا هر ویژگی خاصی که نیاز دارید. تا حد ممکن دقیق و خاص باشید تا به تولید کننده کمک کند نیازهای شما را درک کند.
با تولید کننده مشورت کنید: با تولید کننده برای بررسی امکان پذیر بودن درخواست های سفارشی سازی خود درگیر شوید. آنها قادر به ارائه راهنمایی، تخصص فنی،و توصیه های مبتنی بر توانایی ها و تجربه خود راآنها همچنین می توانند به شما در مورد محدودیت ها یا مبادلات مرتبط با سفارشی سازی توصیه کنند.
هزینه و زمان تحویل را ارزیابی کنید: سفارشی سازی ممکن است شامل هزینه های اضافی باشد و می تواند بر زمان تحویل تأثیر بگذارد.در مورد این عوامل با تولید کننده بحث کنید تا قیمت گذاری و جدول زمانی تولید مرتبط با سفارشی سازی را درک کنید- تعادل بین سفارشی سازی، هزینه و زمان را در نظر بگیرید.
بررسی و نهایی کردن: پس از بحث و توافق در مورد جزئیات سفارشی سازی، مشخصات پیشنهادی، قیمت گذاری و هر عامل مرتبط دیگر را بررسی کنید.اطمینان حاصل کنید که هر دو طرف قبل از نهایی کردن سفارش درک روشنی از دامنه سفارشی دارند.
SFP+ Transceiver Module پشتیبانی فنی و خدمات را به شرح زیر ارائه می دهد:
ماژول گیرنده SFP + در یک کیسه ضد ایستاتیک بسته بندی شده و سپس در یک جعبه کارتن قرار می گیرد. جعبه سپس با پوشش حباب بسته شده و بسته می شود.سپس در یک جعبه با اندازه استاندارد ارسال می شود.
ماژول SFP + Transceiver با یک شماره ردیابی برای تضمین تحویل امن ارسال می شود. جعبه همچنین با نام محصول و شماره ردیابی آن برچسب گذاری شده است.
کد فایل: DS210002
