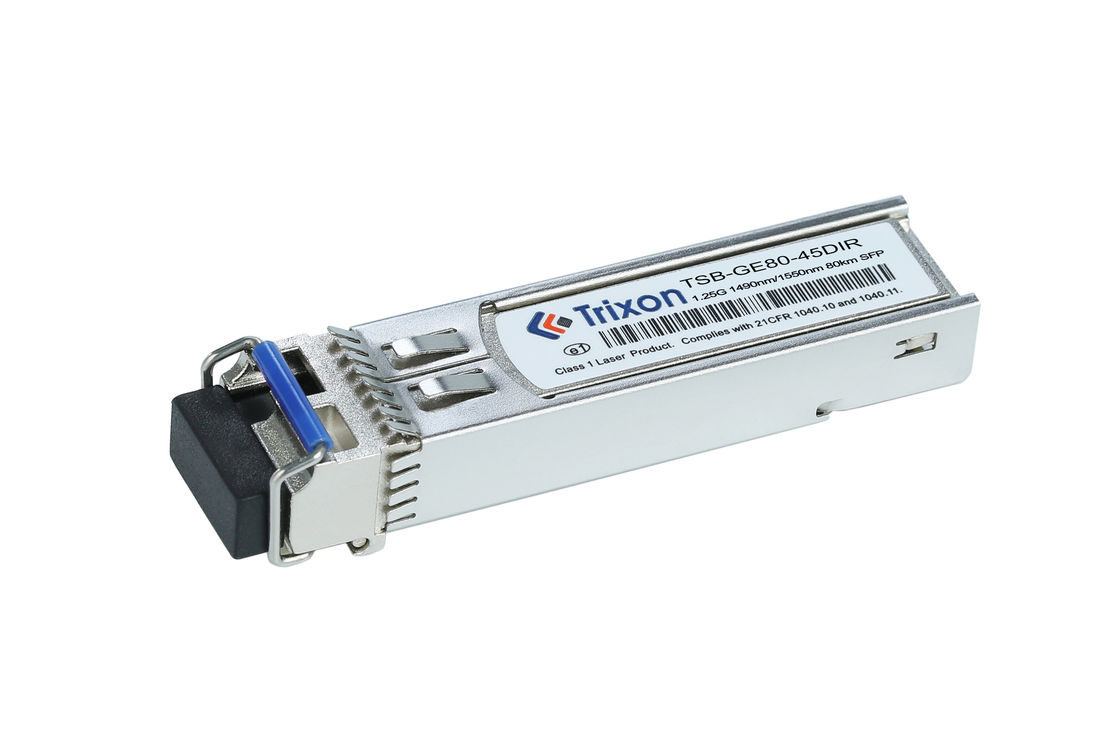

TSB-GE80-45DIR 1.25G BIDI SFP ماژول گیرنده با DDMI،80km،1490nm/1550nm،-40 ~ 85 درجه
SFP Transciver Module یک قطعه با عملکرد بالا و مقرون به صرفه است که عملکرد لایه فیزیکی را برای انواع سیستم های ارتباطی نوری فراهم می کند.آن را با یک محدوده دمای عملیاتی 0 ~ 70 درجه طراحی شده است، فیبر نوری تک حالت و کانکتور LC. این دستگاه قادر به انتقال داده ها در 1.25G با طول موج 1490nm و 1550nm است.این ماژول مجهز به فناوری DDMI برای اطمینان از نظارت و مدیریت دقیق استبا برق 3.3 ولت و با 3 سال گارانتی عرضه شده
| نام محصول | پارامتر فنی |
|---|---|
| ماژول SFP Transceiver دو طرفه | DDMI: بله طول موج: 1490nm/1550nm محدوده دما: -40°C ~ +85°C گارانتی: 3 سال فاصله: 80 کيلومتر نوع کانکتور: LC قابل وصل کردن: قابل وصل کردن گرم نرخ داده: 1.25G منبع برق: 3.3 ولت |
1490nm/1550nm ،DFBو PIN،80 هزارm)
| پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | |
| فرستنده | |||||||
| طول موج مرکزی | λc | 1470 | 1490 | 1510 | nm | 1490nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | nm | 1550nmTX/1490nmRX | |||
| عرض طیف*Nاره4 | ∆λ | 1 | nm | DFB-LD | |||
| متوسط قدرت خروجی | Pخارج | -1 | 5 | دی بی ام | |||
| نسبت انقراض | اورژانس | 8.2 | دی بی | ||||
| متوسط قدرت فرستنده خاموش | Pخاموش | -۴۵ | دی بی ام | ||||
| خروجی چشم نوری | مطابق با ماسک چشم Telcordia GR-253-CORE و IEEE 802.3ah-2004 | ||||||
| گیرنده | |||||||
| طول موج مرکزی | λc | 1510 | 1570 | nm | 1490nmTX/1550nmRX | ||
| 1450 | 1510 | nm | 1550nmTX/1490nmRX | ||||
| حساسیت*Nاره5 | PIN | -27 | دی بی ام | ||||
| بیش از حد گیرنده | اضافه بار | -3 | دی بی ام | ||||
| از دست دادن بازگشت نوری | 12 | دی بی | |||||
| LOS ادعا کرد | لوسا | -35 | دی بی ام | ||||
| در مورد موارد زیر به شرح زیر است: | از دست دادن | -28 | دی بی ام | ||||
| هیسترسیس LOS | 0.5 | 4 | دی بی | ||||
توجه: VSCEL LD و FP LD عرض طیف اندازه گیری شده RMS، DFB LD عرض طیف اندازه گیری شده 20dB.
توجه: حداقل متوسط قدرت نوری اندازه گیری شده در BER کمتر از 1E-10@pattern PRBS2 است.7-1@ER=10dB
مخابرات: گیرنده 1.25G BIDI SFP به طور معمول در شبکه های مخابراتی برای انتقال داده های دور استفاده می شود.این امکان را برای ارتباطات دو طرفه از طریق یک رشته فیبر واحد فراهم می کند، که آن را برای استفاده از فیبر نوری مناسب می کند.
شبکه های منطقه بزرگ (MAN): MAN شبکه هایی هستند که مناطق جغرافیایی بزرگ را در یک شهر یا منطقه بزرگ پوشش می دهند.گیرنده BIDI SFP می تواند در MAN ها برای اتصال گره های مختلف شبکه در مسافت های طولانی استفاده شود.
فیبر به خانه (FTTH): FTTH یک معماری شبکه پهن باند است که دسترسی اینترنت با سرعت بالا را به خانه های مسکونی می دهد.گیرنده های BIDI SFP می توانند در پیاده سازی FTTH برای انتقال داده ها در مسافت های طولانی استفاده شوند.
نظارت و نظارت از راه دور: فاصله انتقال طولانی گیرنده و قابلیت دو طرفه آن را برای سیستم های نظارت و نظارت از راه دور مناسب می کند.زمانی که داده ها باید در فاصله های قابل توجهی منتقل شوند.
شبکه های صنعتی:طیف گسترده ای از دمای کار از -40 تا +85 درجه سانتیگراد باعث می شود که این گیرنده برای کاربردهای صنعتی مناسب باشد که نیاز به ارتباطات قابل اعتماد در محیط های سخت دارند.
فاصله انتقال: فاصله انتقال مورد نظر را که متناسب با نیازهای برنامه شما است مشخص کنید. مشخصات استاندارد برای TSB-GE80-45DIR 80km است،اما شما ممکن است نیازهای فاصله متفاوت داشته باشید.
طول موج: اگر به طول موج متفاوتی برای کانال های فرستنده و دریافت کننده نیاز دارید، طول موج های مورد نظر را مطابق با آن مشخص کنید.
محدوده دمای: اگر محدوده دمای کار از -40 تا +85 درجه سانتیگراد نیازهای شما را برآورده نمی کند، محدوده دمای مورد نیاز را مشخص کنید.
نظارت دیجیتال تشخیصی (DDMI): اگر شما نیازهای خاص مربوط به عملکرد DDMI یا پارامترهای داده دارید، این الزامات را به تولید کننده اطلاع دهید.
سایر الزامات: اگر الزامات سفارشی سازی اضافی مانند کانکتورهای خاص، محدودیت مصرف برق یا گواهینامه ها وجود داشته باشد، به وضوح آنها را اعلام کنید.
ما پشتیبانی فنی و سرویس برای ماژول های SFP Transciver ارائه می دهیم تا مطمئن شویم که آنها به درستی کار می کنند.تیم ما از متخصصان فنی در دسترس برای پاسخ به هر گونه سوال شما ممکن است در مورد محصول یا نصبما همچنین در صورت بروز هر گونه مشکل در مورد محصول، کمک های رفع مشکل را ارائه می دهیم.
علاوه بر این، ما طیف وسیعی از خدمات را ارائه می دهیم تا به شما کمک کند تا بیشترین استفاده را از ماژول SFP Transciver خود داشته باشید.از ارائه راهنمایی در مورد بهترین روش های نصب به کمک به شما برای سفارشی سازی محصول برای پاسخگویی به نیازهای خاص خود، تيم ما آماده کمک کردن هست
اگر شما تا به حال هر گونه سوال و یا نگرانی در مورد ماژول SFP Transciver خود را، لطفاً در تماس با ما تردید نکنید. تیم آگاه ما آماده به ارائه هر گونه کمک شما ممکن است نیاز داشته باشد.
ماژول SFP Transciver به صورت ایمن و ایمن در یک جعبه کارتونی محکم با کف بسته بندی ارسال می شود. جعبه طراحی شده است تا از محصول در برابر هر گونه شوک یا آسیب در طول حمل و نقل محافظت کند.
این جعبه همچنین شامل یک راهنمای دقیق نصب و راه اندازی، همراه با هر کابل و لوازم ضروری است. جعبه با نام محصول و اطلاعات برچسب گذاری شده است.
ما روش های مختلف حمل و نقل را ارائه می دهیم که شامل حمل و نقل زمینی استاندارد، تحویل سریع و حمل و نقل بین المللی است. ما همچنین اطلاعات ردیابی را برای تمام سفارشات ارائه می دهیم.
کد فایل ورق اطلاعات مرجع: DS100047
