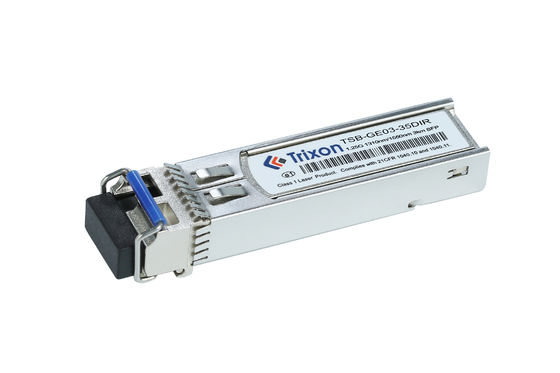

| نام تجاری: | Trixon |
| شماره مدل: | TSB-GE03-35DIR |
| مقدار تولیدی: | قابل مذاکره |
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | قابل مذاکره |
| شرایط پرداخت: | L/CD/P |
گیرنده های نوری دو طرفه GBE SFP ماژول های با عملکرد بالا و مقرون به صرفه هستند. آنها به مشتری طیف وسیعی از گزینه های طراحی از جمله DDMI اختیاری،محدوده دمای استاندارد یا صنعتیآنها برای ارائه اتصال های سازگار با گیگابیت اترنت برای 1.25 گیگابایت در ثانیه در لینک های کوتاه ، متوسط و بلند مدت طراحی شده اند. این گیرنده ها مطابق با GR-468-CORE واجد شرایط هستند.
| ویژگی | توضیحات |
|---|---|
| نرخ داده های عملیاتی در 1.25Gbps | پشتیبانی از انتقال داده با سرعت 1.25Gbps |
| فاصله | از انتقال در فاصله های تا 3 کیلومتر پشتیبانی می کند |
| واحد 3.3V منبع برق و رابط منطق TTL | با یک منبع تغذیه 3.3V کار می کند و از رابط منطق TTL استفاده می کند |
| رابط اتصال LC واحد | مجهز به یک رابط اتصال LC واحد |
| قابل وصل کردن گرم | از وصل کردن گرم پشتیبانی می کند |
| مطابق با مشخصات MSA SFP | مطابق با مشخصات MSA SFP |
| مطابق با Telcordia GR-253-CORE و IEEE802 است.3 | با استانداردهای Telcordia GR-253-CORE و IEEE802 مطابقت دارد.3 |
| رابط مانیتور تشخیصی دیجیتال سازگار با SFF-8472 | دارای یک رابط مانیتور تشخیصی دیجیتال سازگار با SFF-8472 |
| دمای محیط کار |
صنعتی: -40°C ~ +85°C |
پارامترهای فنی:
مشخصات عملکردی
| پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | |
| فرستنده | |||||||
| طول موج مرکزی | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
| عرض طیف*Nاره4 | ∆λ | 4 | nm | FP-LD | |||
| متوسط قدرت خروجی | Pخارج | -9 | -3 | دی بی ام | |||
| نسبت انقراض | اورژانس | 8.2 | دی بی | ||||
| متوسط قدرت فرستنده خاموش | Pخاموش | -۴۵ | دی بی ام | ||||
| خروجی چشم نوری | مطابق با ماسک چشم Telcordia GR-253-CORE و IEEE 802.3ah-2004 | ||||||
| گیرنده | |||||||
| طول موج مرکزی | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| حساسیت*Nاره5 | PIN | -22 | دی بی ام | ||||
| بیش از حد گیرنده | اضافه بار | -3 | دی بی ام | ||||
| از دست دادن بازگشت نوری | 12 | دی بی | |||||
| LOS ادعا کرد | لوسا | -35 | دی بی ام | ||||
| در مورد موارد زیر به شرح زیر است: | از دست دادن | -25 | دی بی ام | ||||
| هیسترسیس LOS | 0.5 | 4 | دی بی | ||||
برای کاربردهای صنعتی مانند اتوماسیون تولید، خدمات برق، سیستم های حمل و نقل،و دیگر محیط های خشن که نیاز به انتقال داده های قابل اعتماد و فاصله طولانی دارند.
احتیاط های بسته بندی و حمل و نقل برای این ماژول SFP به طور خلاصه به شرح زیر است:
هسته اصلی این است که امنیت ماژول را تضمین کنیم، تحویل سریع را تضمین کنیم و خدمات بسته بندی سفارشی را ارائه دهیم.
|
|
