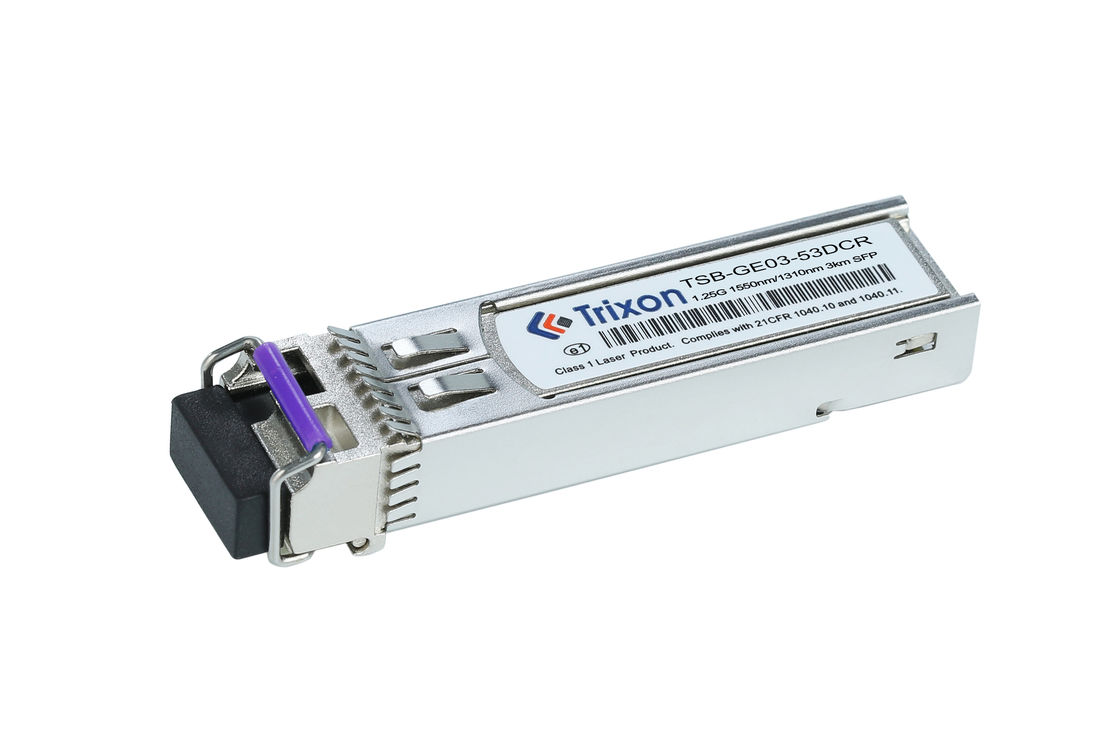

گیرنده های نوری دو طرفه GBE SFP ماژول های با عملکرد بالا و مقرون به صرفه هستند که مشتریان را با گزینه های طراحی مختلف فراهم می کنند.این ماژول ها ویژگی هایی مانند گزینه ای از Digital Diagnostic Monitoring Interface (DDMI) را ارائه می دهند.، و آنها در محدوده دمای استاندارد یا صنعتی در دسترس هستند. آنها به طور خاص برای اطمینان از انطباق با استانداردهای گیگابیت اترنت طراحی شده اند،امکان اتصال قابل اعتماد برای انتقال داده با سرعت 1.25 گیگابایت در ثانیه در مسافت های کوتاه، متوسط و طولانی. فرستنده ها تحت آزمایش و صلاحیت دقیق مطابق با استاندارد صنعت GR-468-CORE قرار گرفته اند.
ویژگی | توضیحات |
---|---|
نرخ داده های عملیاتی در 1.25Gbps | پشتیبانی از انتقال داده با سرعت 1.25Gbps |
فاصله | از انتقال در فاصله های تا 3 کیلومتر پشتیبانی می کند |
واحد 3.3V منبع برق و رابط منطق TTL | با یک منبع تغذیه 3.3V کار می کند و از رابط منطق TTL استفاده می کند |
رابط اتصال LC واحد | مجهز به یک رابط اتصال LC واحد |
قابل وصل کردن گرم | از وصل کردن گرم پشتیبانی می کند |
مطابق با مشخصات MSA SFP | مطابق با مشخصات MSA SFP |
مطابق با Telcordia GR-253-CORE و IEEE802 است.3 | با استانداردهای Telcordia GR-253-CORE و IEEE802 مطابقت دارد.3 |
رابط مانیتور تشخیصی دیجیتال سازگار با SFF-8472 | دارای یک رابط مانیتور تشخیصی دیجیتال سازگار با SFF-8472 |
دمای محیط کار | استاندارد: -5°C تا +75°C |
پارامترهای فنی:
مشخصات عملکرد ۰ اپتیکال ((شکل شاخص نور)
پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | |
فرستنده | |||||||
طول موج مرکزی | λc | 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |
عرض طیف*Nاره4 | ∆λ | 4 | nm | FP-LD | |||
متوسط قدرت خروجی | Pخارج | -9 | -3 | دی بی ام | |||
نسبت انقراض | اورژانس | 8.2 | دی بی | ||||
متوسط قدرت فرستنده خاموش | Pخاموش | -۴۵ | دی بی ام | ||||
خروجی چشم نوری | مطابق با ماسک چشم Telcordia GR-253-CORE و IEEE 802.3ah-2004 | ||||||
گیرنده | |||||||
طول موج مرکزی | λc | 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||
حساسیت*Nاره5 | PIN | -22 | دی بی ام | ||||
بیش از حد گیرنده | اضافه بار | -3 | دی بی ام | ||||
از دست دادن بازگشت نوری | 12 | دی بی | |||||
LOS ادعا کرد | لوسا | -35 | دی بی ام | ||||
در مورد موارد زیر به شرح زیر است: | از دست دادن | -25 | دی بی ام | ||||
هیسترسیس LOS | 0.5 | 4 | دی بی |
