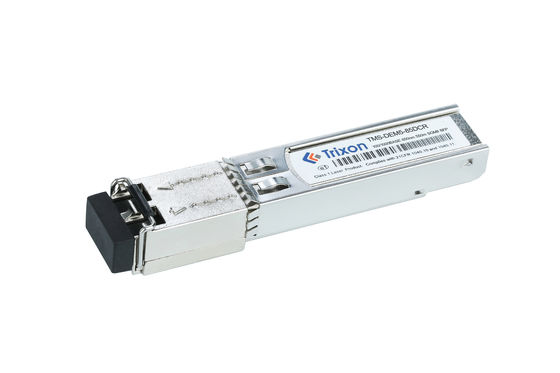

گیرنده های نوری سری SGMII ماژول های با عملکرد بالا و مقرون به صرفه هستند. آنها به مشتری طیف وسیعی از گزینه های طراحی از جمله DDMI اختیاری و محدوده های دمای استاندارد را ارائه می دهند.آنها برای ارائه 125Mb / s و 1.25 GB/s پیوند نوری در سوئیچ های گیگابیت اترنت. این گیرنده ها مطابق با GR-468-CORE واجد شرایط هستند.
ویژگی ها | توضیحات |
نرخ داده های عملیاتی | 125Mbps یا 1.25Gbps |
فاصله | ۵۵۰ متر |
منبع برق | واحد 3.3 ولت |
رابط منطق | TTL |
رابط کانکتور | LC دوگانه |
قابل وصل کردن گرم | آره |
انطباق با مشخصات MSA | SFF-8472 |
انطباق با استانداردهای IEEE | IEEE 8023 |
دمای محیط کار | -5°C تا +75°C |
پارامتر | نماد | دقیقه | -آره. | مکس | واحد | یادداشت | |||
فرستنده | |||||||||
طول موج مرکزی | λc | 830 | 850 | 870 | nm | ||||
عرض طیف*Nاره4 | ∆λ | 0.85 | nm | VSCEL-LD | |||||
متوسط قدرت خروجی | 100BASE | Pخارج | -9 | -3 | دی بی ام | ||||
1000BASE | -9 | -3 | دی بی ام | ||||||
نسبت انقراض | اورژانس | 9 | دی بی | ||||||
متوسط قدرت فرستنده خاموش | Pخاموش | -۴۵ | دی بی ام | ||||||
خروجی چشم نوری | مطابق با استاندارد IEEE 802.3ah-2004 | ||||||||
گیرنده | |||||||||
طول موج مرکزی | λc | 830 | 860 | nm | |||||
حساسیت*Nاره5 | 100BASE | PIN | -۱۷ | دی بی ام | |||||
1000BASE | ۲۴.5 | دی بی ام | |||||||
بیش از حد گیرنده | اضافه بار | 0 | دی بی ام | ||||||
از دست دادن بازگشت نوری | 12 | دی بی | |||||||
LOS ادعا کرد | 100BASE | لوسا | -۴۵ | دی بی ام |
|
||||
1000BASE | -35 | ||||||||
در مورد موارد زیر به شرح زیر است: | 100BASE | از دست دادن | -30 | دی بی ام |
|
||||
1000BASE | -25 | ||||||||
هیسترسیس LOS | 0.5 | 4 | دی بی |
