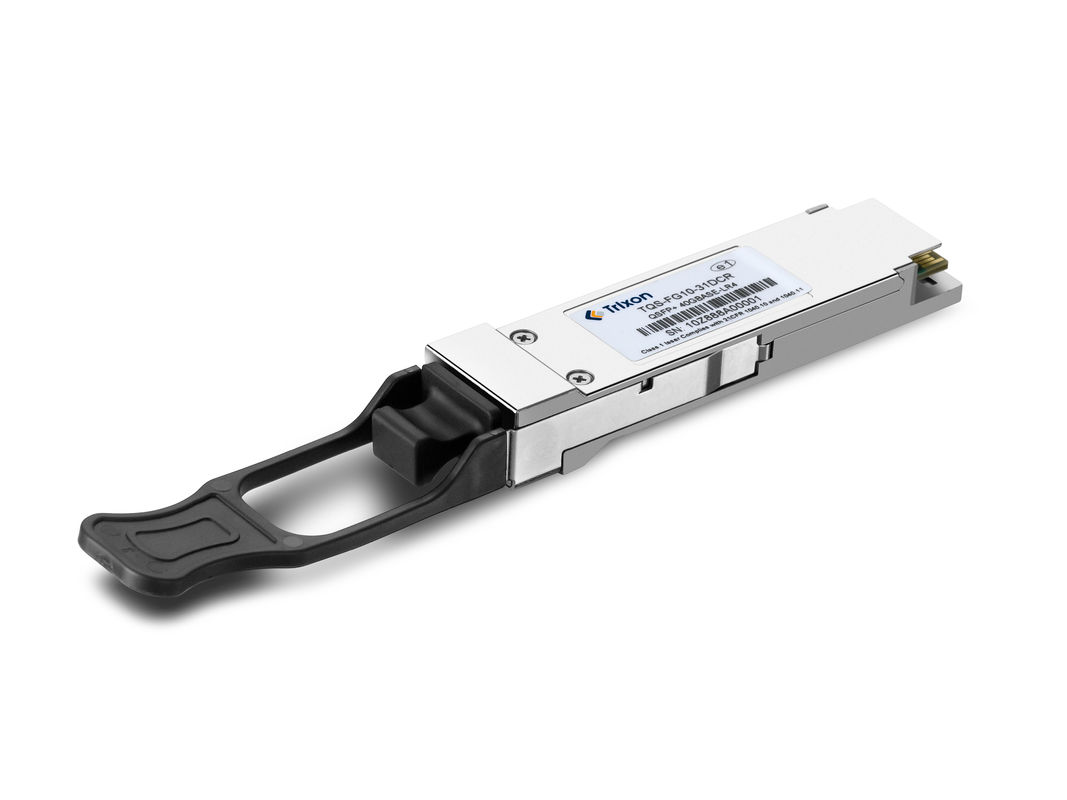

این یک ماژول نوری با سرعت بالا 40 گیگابایت در ثانیه است که با 4 خط طراحی شده است، هر خط 10 گیگابایت در ثانیه است و حداکثر فاصله انتقال 10 کیلومتر را پشتیبانی می کند.
این محصول از 4 لیزر DFB 1310nm به عنوان فرستنده و 4 فوتودیود PIN به عنوان گیرنده برای دستیابی به انتقال سیگنال نوری 40G پایدار استفاده می کند.
این ماژول با مشخصات QSFP+ سازگار است و دو جفت از رابط های فیبر نوری را فراهم می کند.از ارتباطات دوگانه کامل پشتیبانی می کند و برای سناریوهای اتصال نقطه به نقطه با سرعت بالا مناسب است.
ویژگی ها | مشخصات |
نرخ داده | تا 11.2Gbps در طول موج |
کانال ها | 4 کانال مستقل دوگانه |
فاصله | تا ۱۰ کیلومتر |
منبع برق | واحد 3.3 ولت |
کانکتورهای نوری | دو کانکتور LC استاندارد |
قابل وصل کردن گرم | QSFP+ |
مشخصات MSA | QSFP+ MSA SFF-8436 |
انطباق IEEE | IEEE802.3ba |
نظارت دیجیتال تشخیصی | یکپارچه با رابط I2C |
محدوده دمای محیط کار | استاندارد: 0°C تا +70°C |
پارامتر | نماد | دقیقه | -آره. | مکس | واحد |
فرستنده | |||||
طول موج مرکزی | λc | 1264.5 | 1271 | 1277.5 | nm |
1284.5 | 1291 | 1297.5 | |||
1304.5 | 1311 | 1317.5 | |||
1324.5 | 1331 | 1337.5 | |||
عرض طیف (-20dB) | Δλ | - | - | 1 | nm |
نرخ سیگنال فرستنده | 10.3125 | گبت در ثانیه | |||
SMSR | 30 | دی بی | |||
TDP، هر خط | TDP | 2.6 | دی بی | ||
تحمل از دست دادن بازگشت نوری | TOL | 20 | دی بی | ||
متوسط قدرت خروجی | پوت | -7 | - | 2.3 | دی بی ام |
نسبت انقراض | اورژانس | 3.5 | - | - | دی بی |
خروجی چشم نوری | مطابقت با IEEE Std 802.3ba-2010 |
این سیستم به طور معمول در مراکز داده پهنای باند بالا، شبکه های سازمانی و محیط های محاسبات ابری برای انتقال سریع مقادیر زیادی داده استفاده می شود.
ماژول گیرنده به طور ایمن در مواد ضد ایستاتیک بسته بندی شده است ، برچسب گذاری شده و مهر و موم شده است. این شامل یک لیست بسته بندی است و برای امنیت بیشتر با ردیابی و تایید امضا ارسال می شود.
