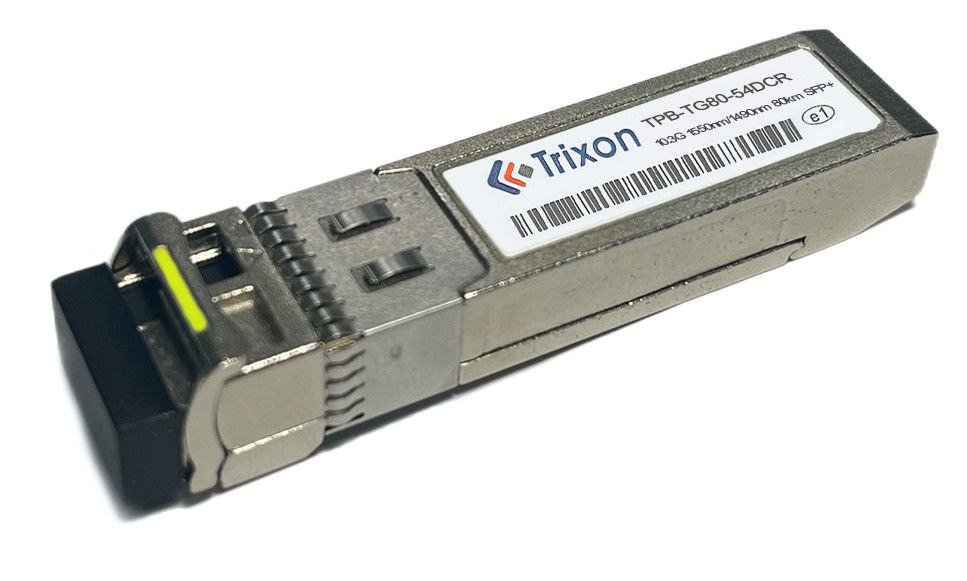

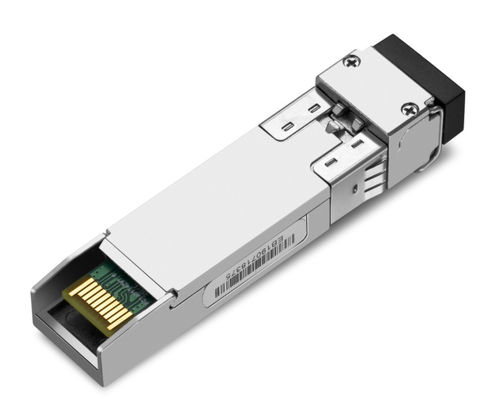

Trixon 10GE BIDI SFP + 80km یک گیرنده قابل اتصال کوچک است که از ارتباطات داده های دو طرفه 10 گیگابیت در ثانیه از طریق فیبر نوری پشتیبانی می کند.با حداکثر فاصله انتقال 80 کیلومتر، با استاندارد SFP+ Multi-Source Agreement (MSA) (SFF-8431) مطابقت دارد.
این گیرنده SFP + شامل یک رابط سریالیزه کننده / deserializer (SerDes) داخلی و عملکردهای فرستادن / دریافت فیبر نوری در یک ماژول فشرده و قابل تعویض گرم است.از نظارت دیجیتال تشخیصی و توابع شناسایی سریال که از طریق رابط سریال استاندارد 2 سیم تعریف شده توسط مشخصات SFP + MSA قابل دسترسی است پشتیبانی می کند.
Trixon 10GE BIDI SFP+ 80km برای مطابقت با RoHS و بدون سرب ساخته شده است و الزامات مواد محدود شده در دستورالعمل های 2002/95/EC و 2005/747/EC را برآورده می کند.فاکتور شکل قابل وصل کردن کوچکش، ظرفیت سرعت بالا و 80 کیلومتر گسترش آن را یک راه حل ایده آل برای کاربردهای اتصال نوری 10GbE می کند.
مشخصات | جزئیات |
---|---|
نرخ داده های عملیاتی | 10.3 گيگابايت در ثانيه |
فاصله | تا 80 کيلومتر |
منبع برق | واحد 3.3 ولت |
رابط منطق | TTL |
رابط کانکتور | LC دو طرفه |
قابل وصل کردن گرم | آره |
استانداردهای سازگار |
مشخصات MSA SFP تلکوردیا GR-253-CORE IEEE802.3ae |
نظارت بر تشخیص | رابط مانیتور تشخیصی دیجیتال سازگار با SFF-8472 |
دمای اتاق کار | 0°C تا +70°C (استانداردی) |
پارامترهای فنی:
پارامتر | نماد | دقیقه | -آره. | مکس | واحد |
فرستنده | |||||
طول موج مرکزی | λc | 1540 | 1550 | 1560 | nm |
1480 | 1490 | 1500 | nm | ||
حالت جانبی نسبت سرکوب |
SMSR | 30 | - | - | دی بی |
عرض طیف (-20dB) | Δλ | - | - | 1 | nm |
متوسط قدرت خروجی*یادداشت3 | پوت | -1 | - | 4 | دی بی ام |
نسبت انقراض | اورژانس | 6.5 | - | - | دی بی |
متوسط قدرت فرستنده خاموش | بازتاب | - | - | -30 | دی بی ام |
شدت نسبی سر و صدا | RIN | - | - | -128 | dB/Hz |
خروجی چشم نوری | با استاندارد IEEE802.3ae-2005 مطابقت دارد | ||||
گیرنده | |||||
طول موج مرکزی | λc | 1480 | 1490 | 1500 | nm |
1540 | 1550 | 1560 | nm | ||
حساسیت گیرنده*یادداشت4 | SEN | - | - | -23 | دی بی ام |
بیش از حد گیرنده | Pmax | -7 | - | - | دی بی ام |
در مورد موارد زیر به شرح زیر است: | از دست دادن | - | - | -24 | دی بی ام |
LOS ادعا کرد | لوسا | -38 | - | - | دی بی ام |
هیسترسیس LOS | از دست دادن | 0.5 | - | دی بی |
